Ремонт материнской платы MSI PRO Z790-S WIFI

Материал подготовлен в сервисном центре «Ремвилль» по ремонту материнских плат в Санкт-Петербурге, ул. Коллонтай, 31к2.

Замена сокета LGA 1700 на материнской плате MSI PRO Z790-S WIFI

В наш сервис поступила материнская плата MSI PRO Z790-S WIFI с типичной, но от этого не менее серьёзной проблемой. Во время замены процессора в сокет LGA1700 попала термопаста. На первый взгляд такая ситуация не выглядит критичной, поэтому владелец платы решил удалить загрязнение самостоятельно. Для очистки была использована ватная палочка, однако именно это действие и привело к усугублению ситуации. Контакты в сокете LGA1700 имеют форму тонких крючков и при механической чистке легко деформируются даже при минимальном усилии.

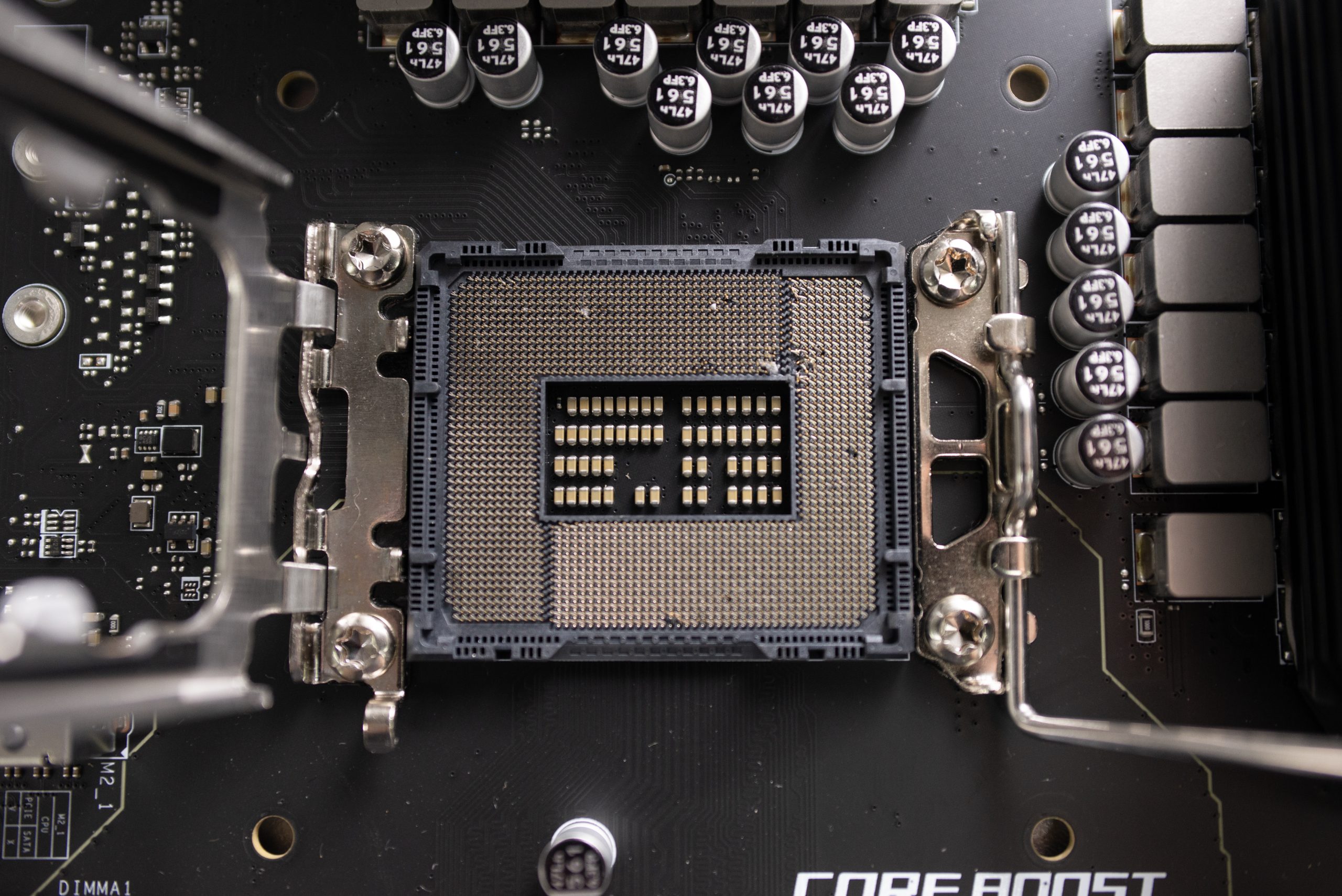

На фото хорошо виден итог подобной «чистки» — хаотично искривлённые контакты и остатки загрязнений между ними. После этого материнская плата перестала корректно запускаться. Осмотр сокета показал, что восстановление правильной формы контактов невозможно, и требуется замена сокета на новый.

Коротко о материнской плате

Материнская плата MSI PRO Z790-S WIFI — это сбалансированное решение для сборки современного ПК среднего уровня на платформе Intel LGA1700. Она хорошо подходит для использования с процессорами Core i5 и Core i7, обеспечивая поддержку памяти DDR5, современного стандарта PCI Express 5.0 для видеокарты и быстрых NVMe-накопителей M.2. На борту присутствуют высокоскоростные порты USB, включая USB-C, проводная сеть 2.5G Ethernet и встроенный модуль Wi-Fi с Bluetooth, что делает плату удобной основой как для игровых, так и для рабочих систем.

Переходим к ремонту

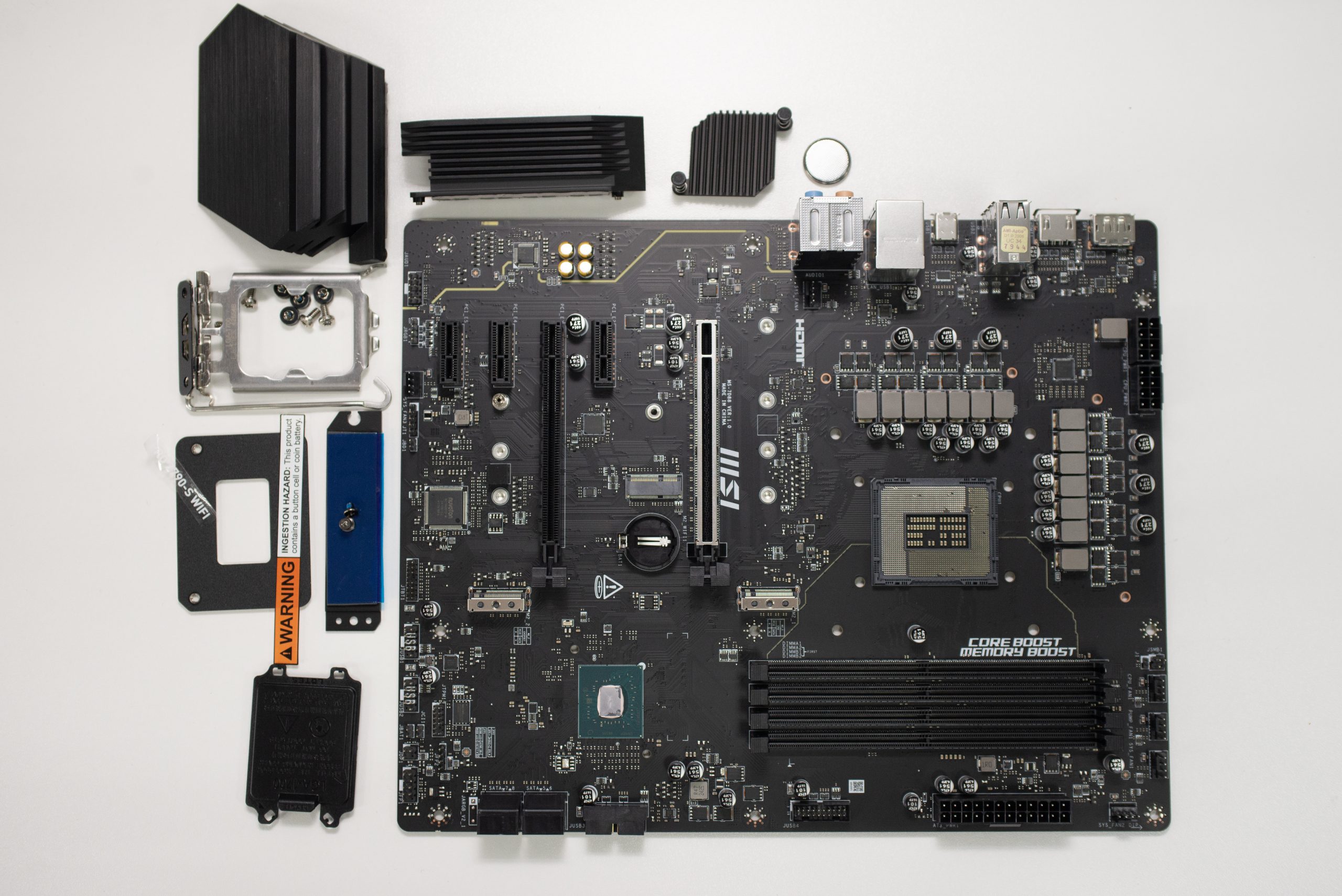

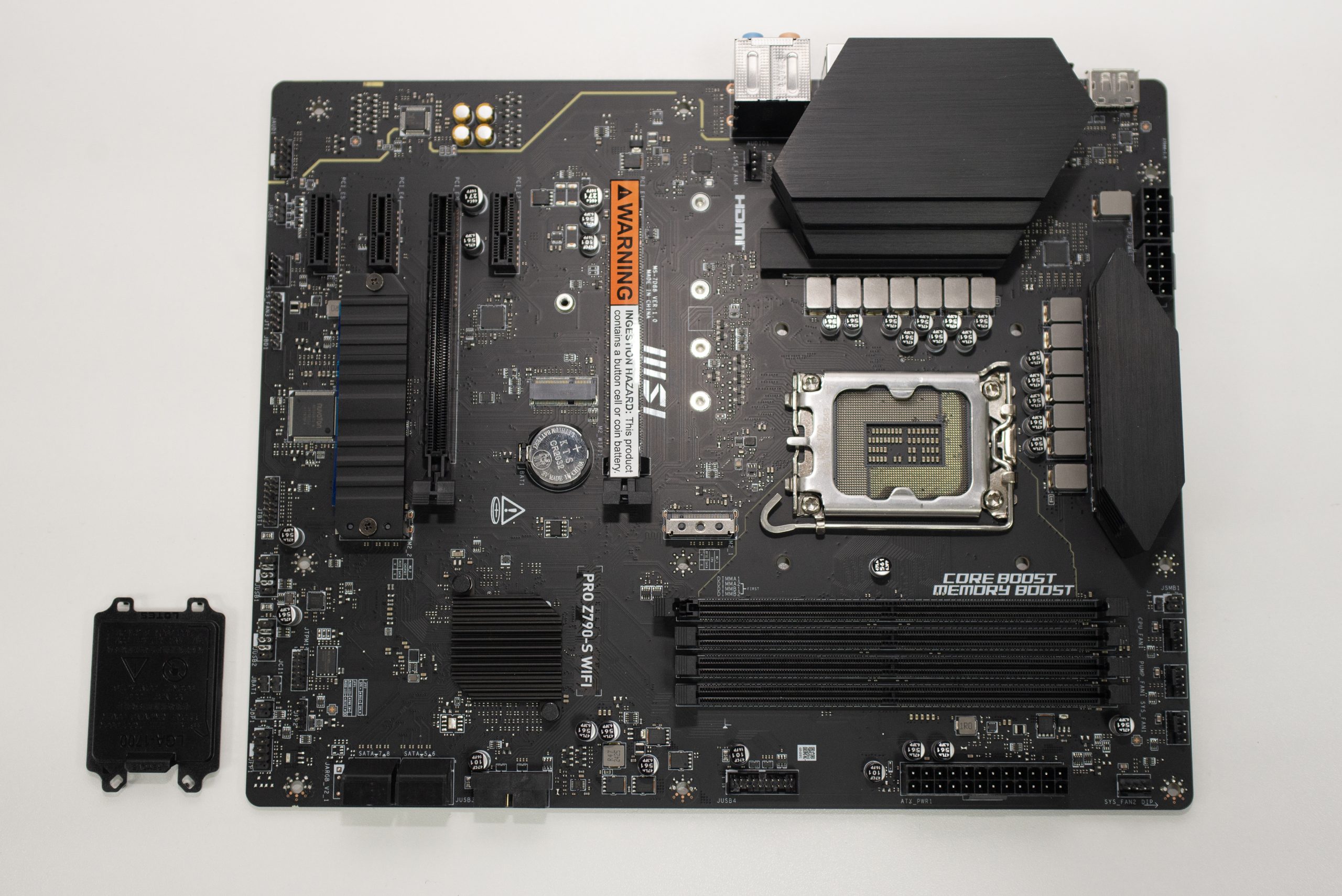

Перед демонтажем процессорного сокета материнская плата полностью разбирается и подготавливается к ремонту. С неё снимаются все радиаторы системы охлаждения, включая элементы зоны питания и накопителей, демонтируются пластиковые декоративные детали и накладки, а также удаляются наклейки, которые могут пострадать при нагреве. Отдельного внимания требует извлечение батарейки BIOS: на современных материнских платах MSI она установлена с дополнительной защитной заглушкой, которая не позволяет снять батарейку простым способом. На фото видно, что материнская плата подготовлена к дальнейшим работам и находится в состоянии, необходимом для безопасного съёма сокета LGA1700.

Снятие повреждённого сокета

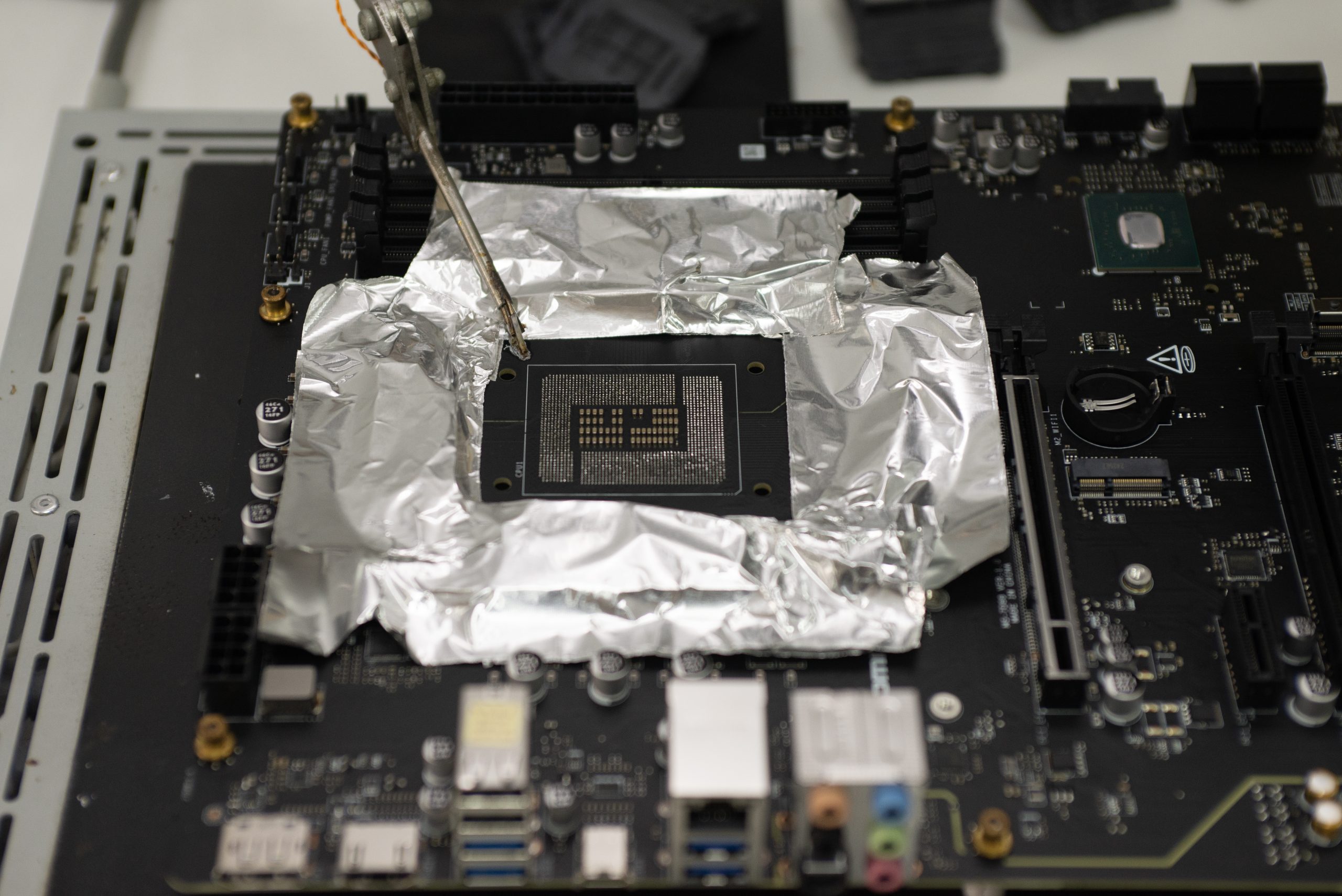

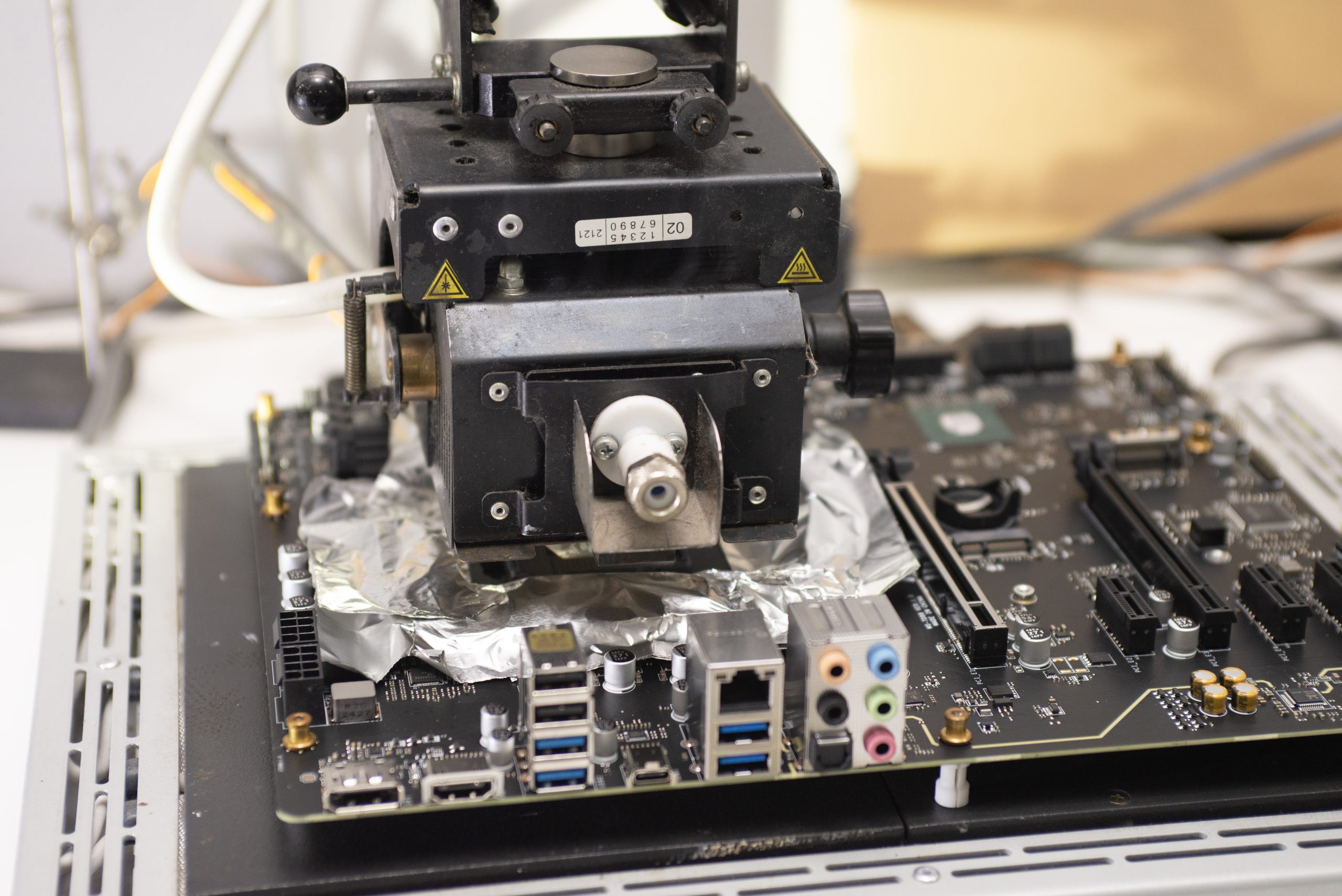

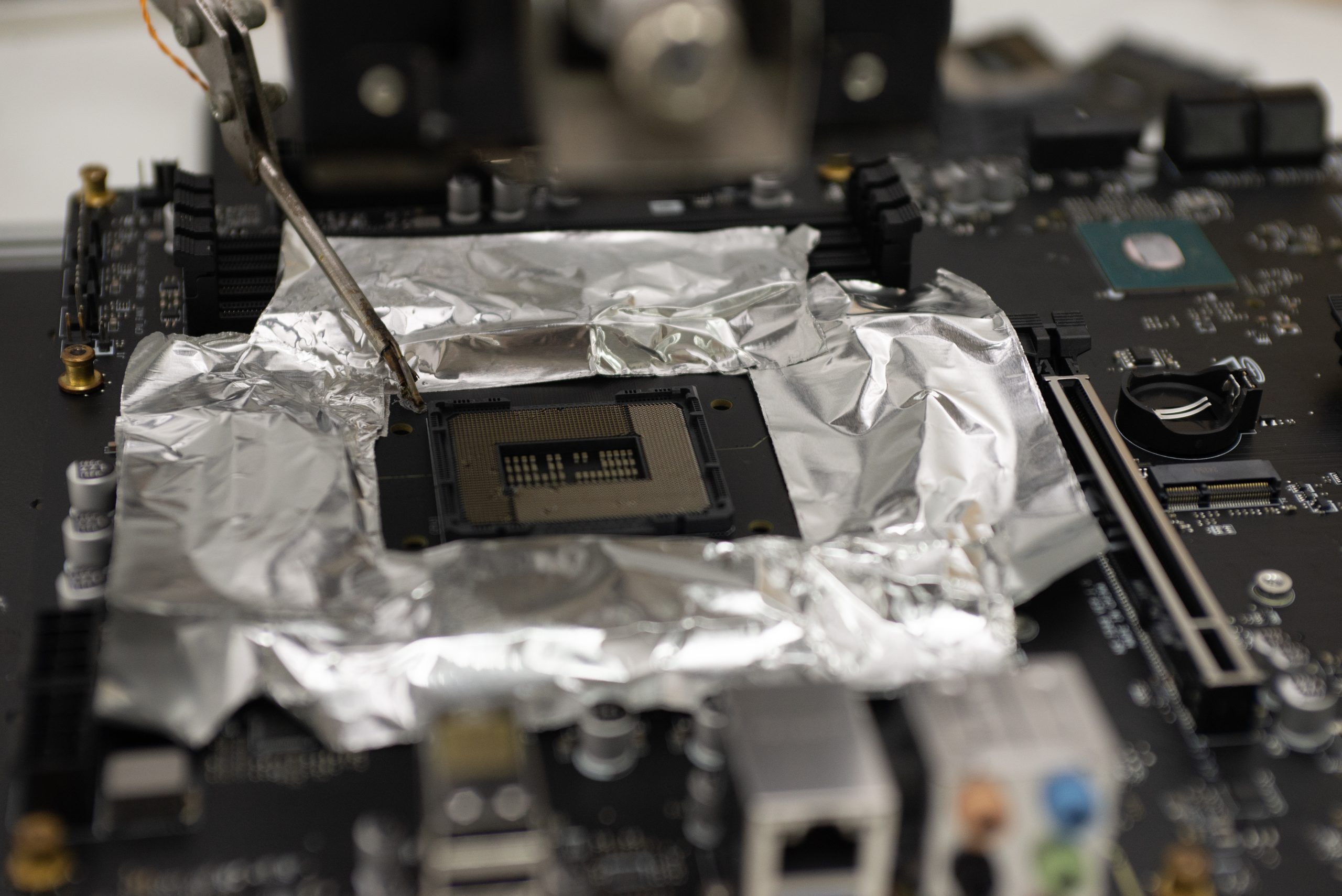

Съём процессорного сокета выполняется на инфракрасной паяльной станции ТермоПро ИК-650 PRO. Плата прогревается, после чего сокет аккуратно демонтируется. При правильной подготовке этот этап проходит штатно и без каких-либо сложностей — можно сказать, что процедура вполне обыденная и технически простая.

Подготовка посадочного места

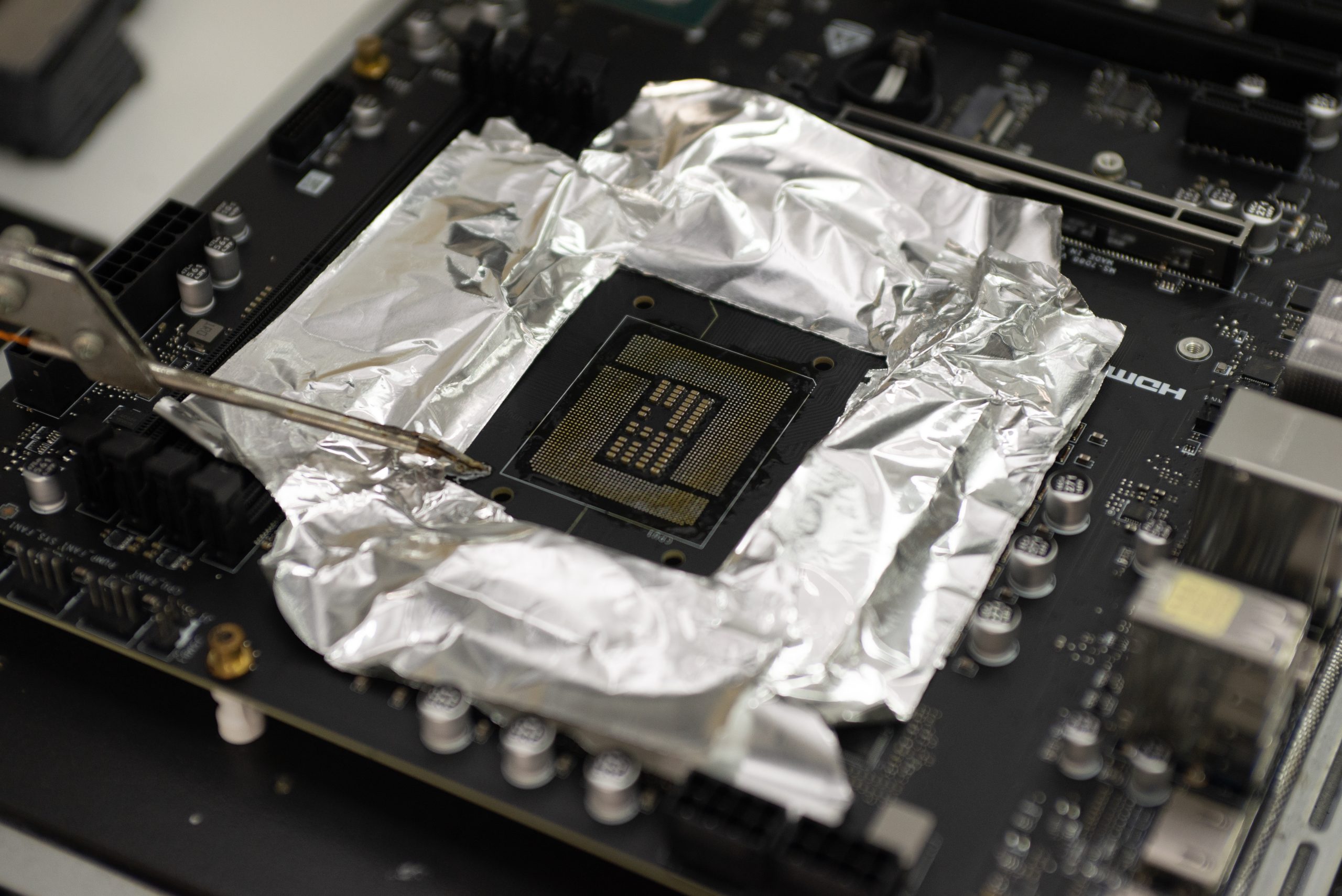

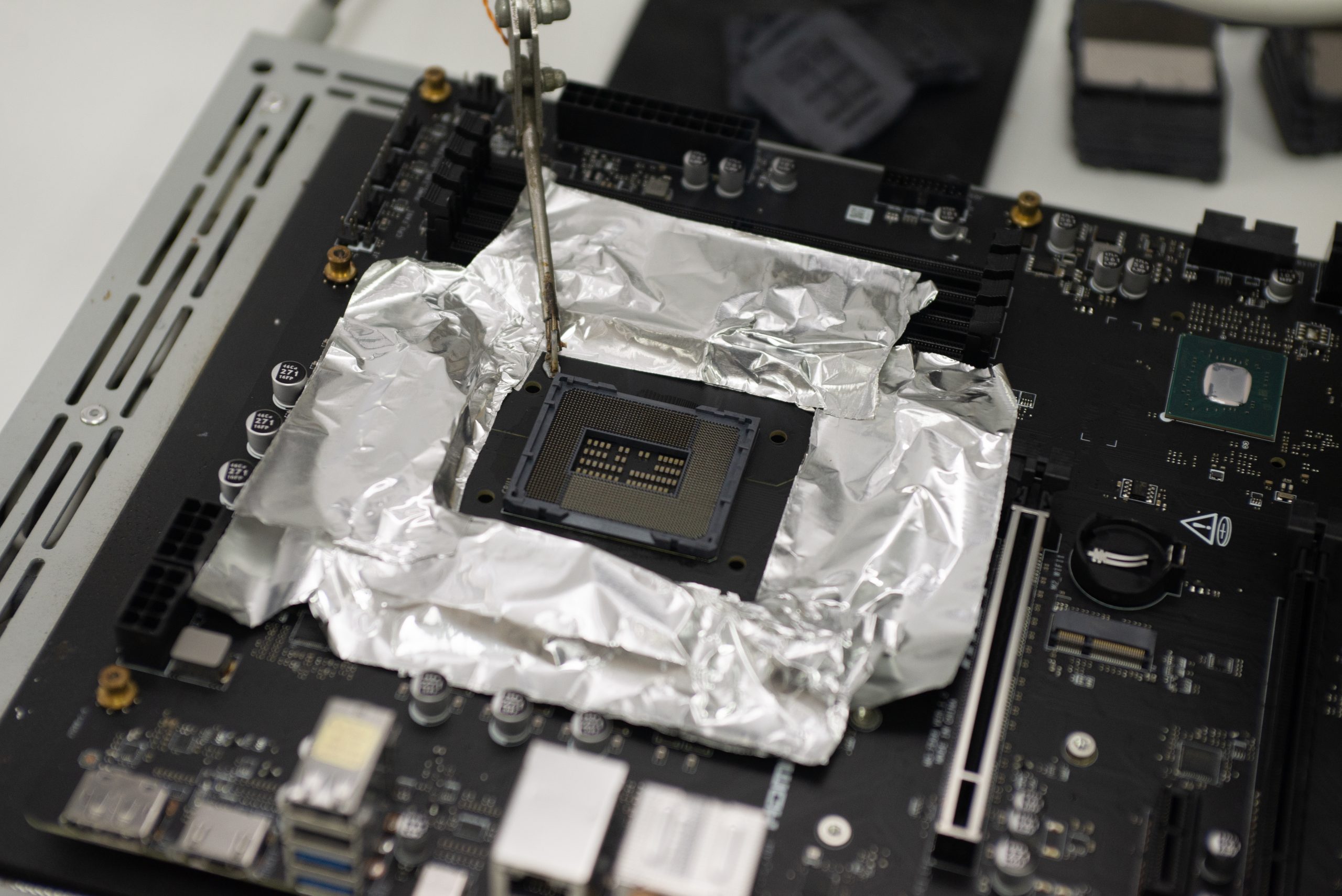

Следующий этап — очистка посадочного места от старого припоя. Пока плата ещё тёплая, остатки припоя аккуратно убираются медной оплёткой с применением хорошего флюса. Некоторые мастера оставляют часть припоя на контактных площадках, однако мы так не делаем — очистка выполняется до чистых контактных площадок («пятаков»). На полностью остывшую плату наносится свежий флюс, уже непосредственно для припаивания нового сокета.

Установка и пайка нового сокета

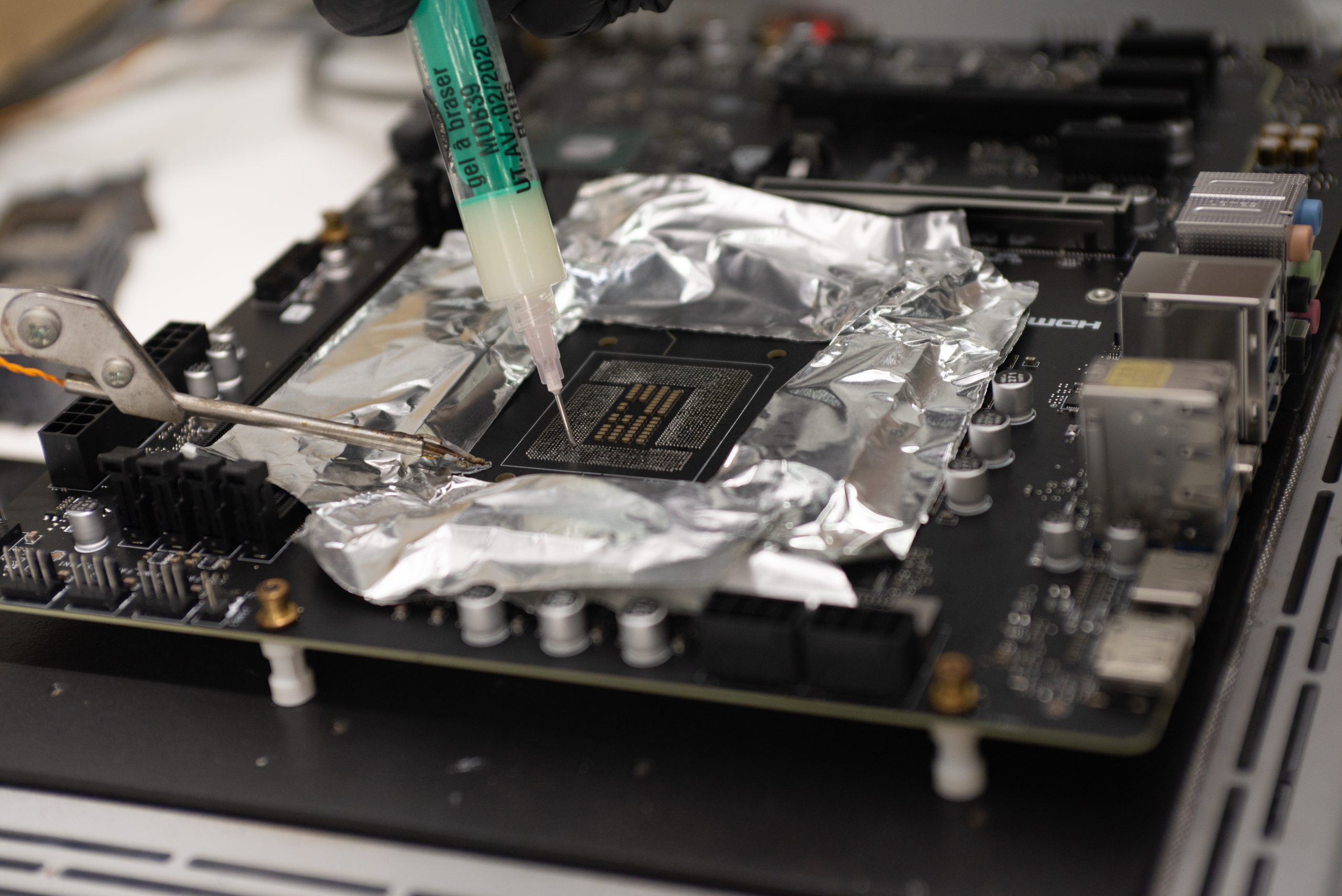

Новый сокет устанавливается на подготовленное место. Он аккуратно позиционируется, после чего материнская плата снова отправляется на паяльную станцию. Пайка выполняется по строгому термопрофилю. После выхода на рабочую температуру сокет слегка прошатывается, чтобы обеспечить стопроцентное припаивание всех ножек к контактным площадкам платы. Завершив пайку, плату оставляют остывать естественным образом.

Сборка и тестирование

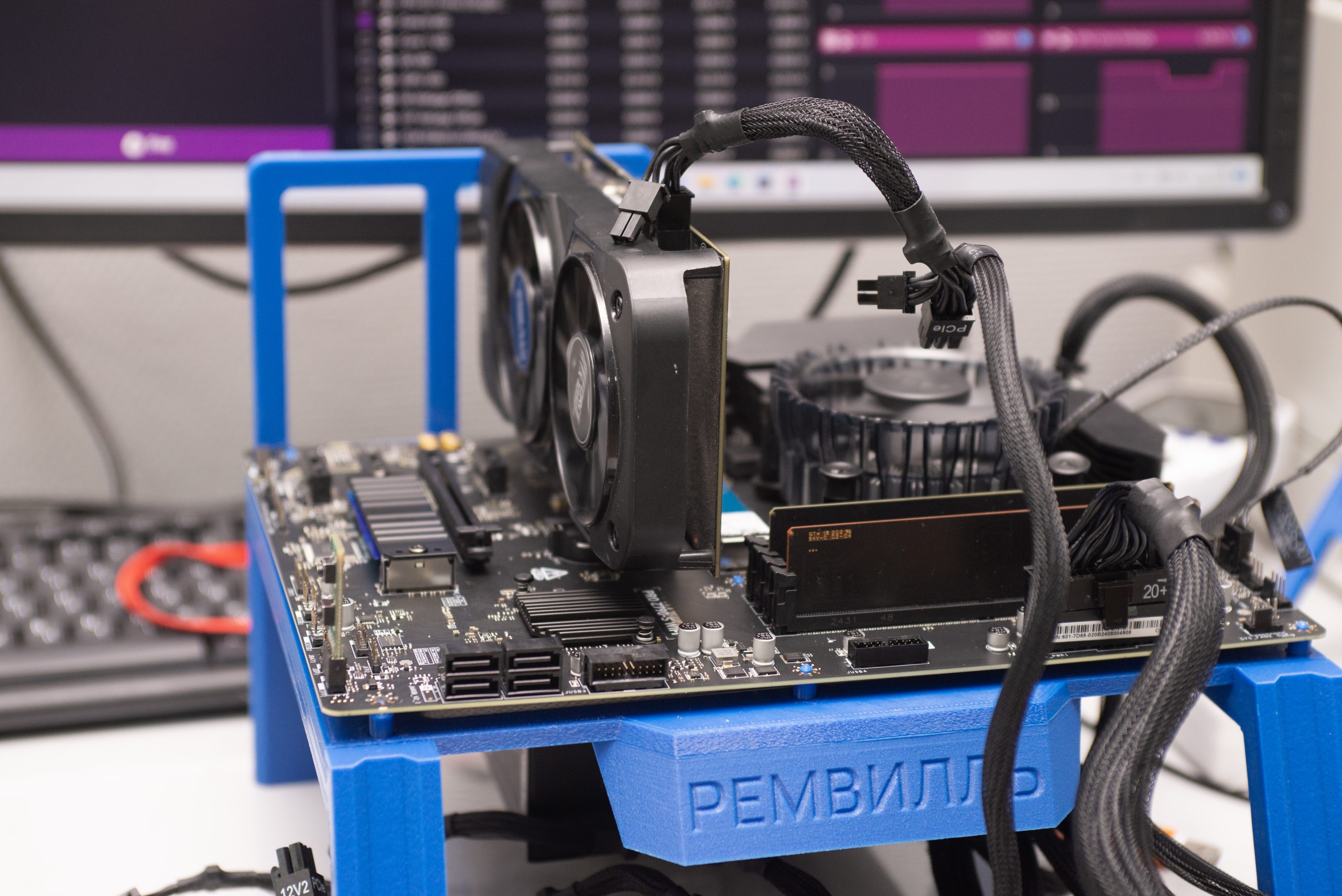

Как только плата полностью остыла, устанавливается прижим процессора и выполняется проверка контактов с оперативной памятью, разъёмами PCI-E и M.2 с помощью тестеров. Убедившись, что все соединения в норме, на плату монтируются все ранее снятые элементы, и она запускается на тестовом стенде. В ходе тестирования проверяется корректность запуска и выключения, отсутствие ошибок в работе, а также функционирование периферии. Материнская плата проходит проверку в течение 1-2 часов, после чего мы можем уверенно предоставить гарантию на выполненные работы сроком на 6 месяцев.

Внешний вид после работ

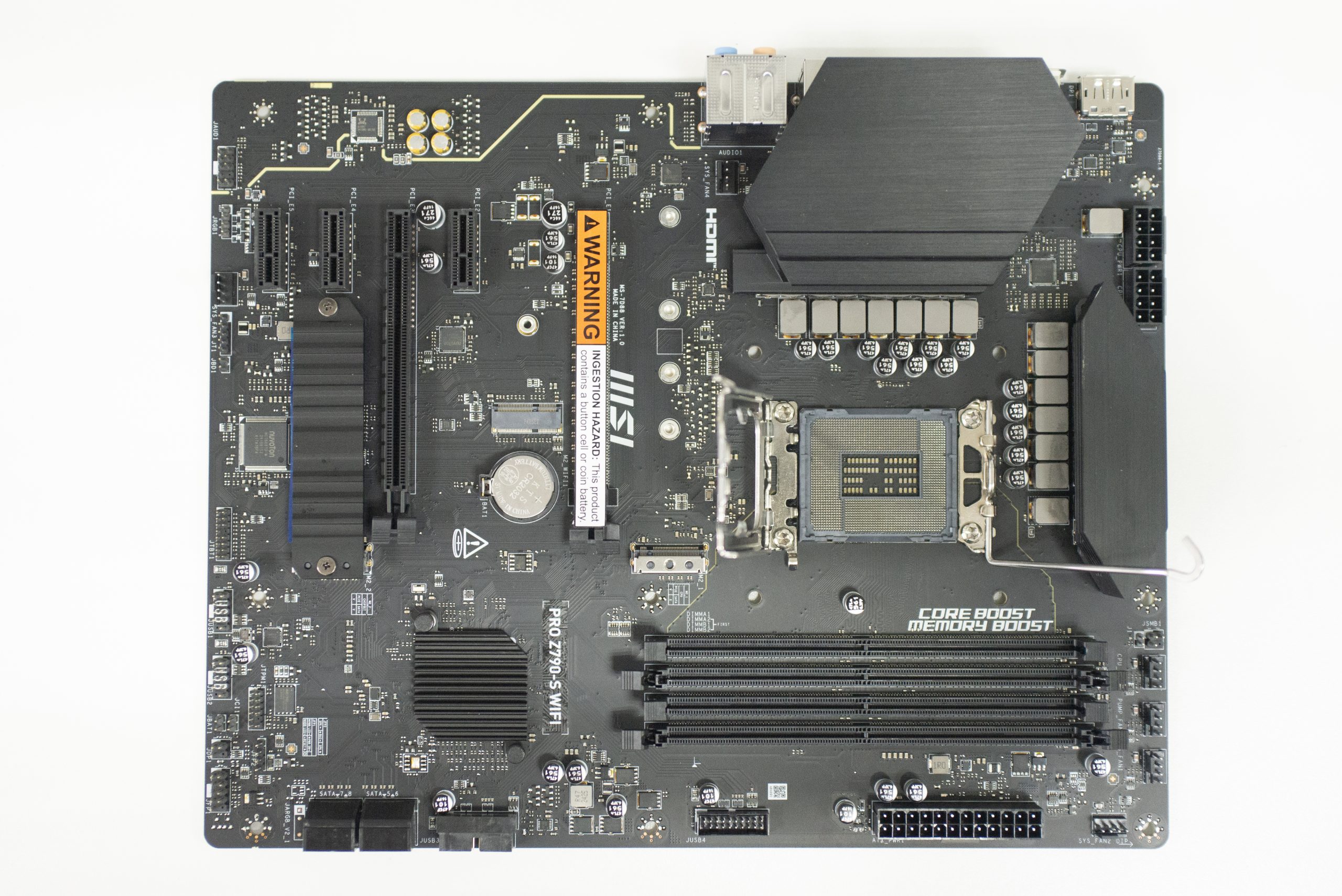

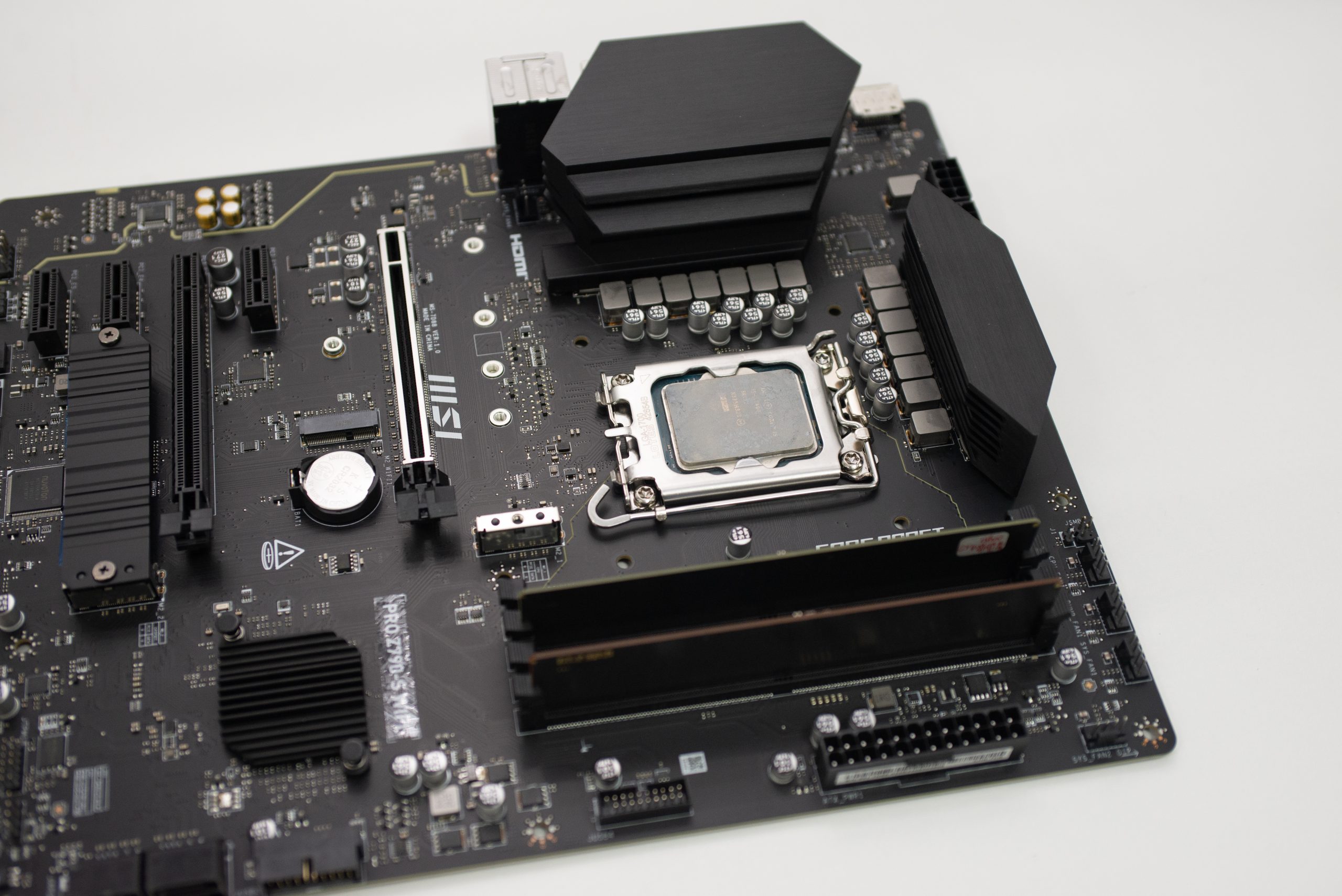

После завершения ремонта следов пайки практически не видно: посадочное место сокета остаётся чистым, а элементы вокруг него не имеют признаков перегрева или повреждений. Визуально материнская плата выглядит как новая и не отличается от заводского состояния. Единственное, что можно заметить при внимательном осмотре — следы флюса, использованного при пайке, который может немного темнеть. В остальном факт замены сокета определяется только по косвенным признакам при детальном осмотре опытным специалистом.

Чтобы не повторить поломку

• ● Всегда совмещайте ключи сокета и процессора. Не пытайтесь «дожимать» CPU силой;
• ● При использовании кастомных рамок прижима затягивайте их равномерно, крест-накрест и небольшими шагами;
• ● Не пытайтесь вычищать термопасту из сокета самостоятельно — это легко повреждает контакты и почти всегда усугубляет проблему. При попадании пасты внутрь сокета лучше сразу обращаться в сервис;
• ● Устанавливайте процессор на чистую плату до монтажа видеокарты и модулей памяти — так снижается риск перекоса процессора и случайных касаний контактов сокета;
• ● По возможности избегайте установки процессора, когда плата уже установлена в корпус: ухудшается обзор, ограничивается доступ и возрастает вероятность ошибки.
