Ремонт материнской платы Gigabyte X870 AORUS ELITE WIFI7

Материал подготовлен в сервисном центре по ремонту материнских плат в Санкт-Петербурге, ул. Коллонтай, 31к2.

Замена сокета AM5 на Gigabyte X870 AORUS ELITE WIFI7: признаки повреждения, стоимость и как проходит ремонт

Повреждение сокета АМ5 — одна из самых частых проблем при сборке и обслуживании ПК на платформе AMD: пины гнутся или ломаются при неаккуратной установке процессора, случайном касании пальцем или самим процессором, при попытке вычистить попавшую в сокет термопасту тряпочкой или ватной палочкой, при отщелкивании защитной крышки или при прогаре сокета. Ремонт AM5 без полной замены — от 1 500 ₽, полная замена сокета — от 3 000 ₽ и выше, точная цена зависит от сложности повреждения и самой платы. Срок ремонта — от 4 часов на полную замену, сроки могут увеличиваться в зависимости от загрузки сервиса. Ниже разберём, как распознать повреждение сокета, почему это происходит и как проходит ремонт.

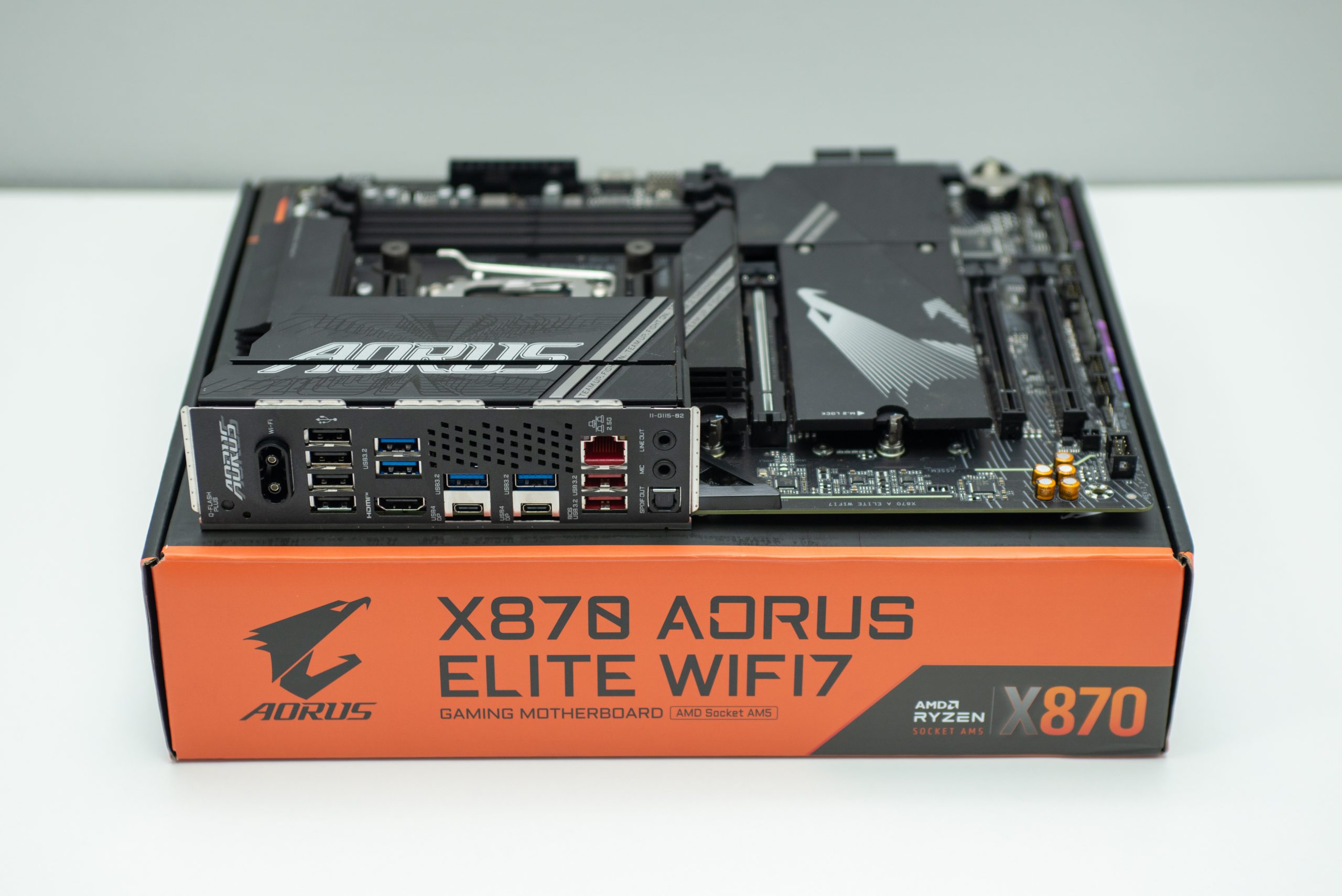

Gigabyte X870 AORUS ELITE WIFI7 — что это за плата

Gigabyte X870 AORUS ELITE WIFI7 — материнская плата на чипсете AMD X870 с разъёмом Socket АМ5 (LGA 1718), поддерживает процессоры AMD Ryzen 7000, 8000 и 9000 серий, оперативную память DDR5, слоты PCIe 5.0 и встроенный модуль Wi-Fi 7. Это плата среднего-высокого сегмента, рассчитанная на современные сборки с процессорами Ryzen и именно поэтому повреждение сокета на ней особенно неприятно: плата стоит недёшево, но сам по себе ремонт сокета AM5 почти всегда обходится в разы дешевле, чем покупка новой платы целиком.

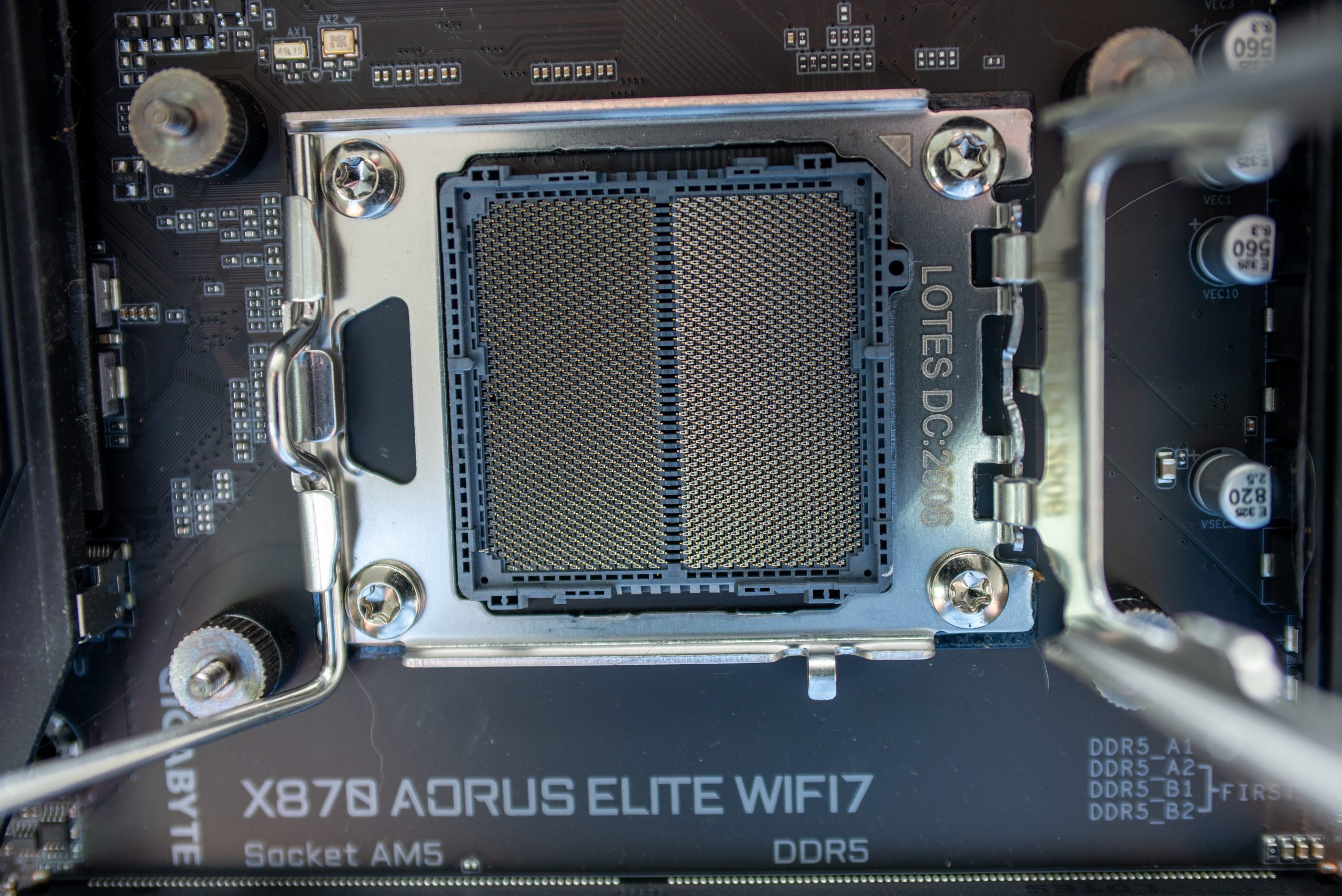

Признаки повреждения сокета АМ5

Чаще всего повреждение сокета AM5 проявляется не полным отказом платы, а частичной потерей функциональности. Сокет АМ5 устроен как LGA-разъём: все 1718 контактных пинов находятся на самой плате, а не на процессоре, поэтому даже один погнутый или сломанный пин способен вывести из строя конкретную функцию, а не всю систему целиком.

Основные признаки:

• ● Не работает один или несколько слотов оперативной памяти. Самый частый симптом, и что важно, повреждение обычно затрагивает не все слоты сразу, а конкретный канал: например, слоты A1 и B1 определяют память нормально, а A2 выдаёт ошибку и плата не инициализируется, хотя сама планка исправна и прекрасно работает в другом слоте.
• ● Не все линии PCIe видеокарты активны. Видеокарта определяется, но работает не на полной скорости (вместо PCIe x16 система видит x8 или x4), что заметно по просадке производительности в тяжёлых задачах.
• ● Не работает SSD в одном из M.2-слотов. Накопитель не определяется в BIOS , хотя физически подключён верно.
• ● Не работают отдельные разъёмы задней панели — например, часть портов USB перестаёт отвечать, хотя другие работают нормально.
• ● Система работает нестабильно — компьютер зависает без видимой причины, периодически появляются синие экраны (BSOD), хотя по отдельности все компоненты (память, процессор, накопители) проходят проверку исправными. Нестабильный контакт в повреждённом пине может проявляться именно так — не постоянной поломкой, а случайными сбоями под нагрузкой.
• ● Плата вообще не запускается. Самый очевидный, но не самый частый случай: нет POST, нет сигналов, индикаторы диагностики на плате показывают ошибку уже на старте (у Gigabyte это, как правило, зона Q-LED — светодиоды CPU/DRAM/VGA/BOOT).

Важно: если есть подозрение на повреждение сокета АМ5, запускать систему не стоит. Попытка «проверить, заработает ли» на повреждённом сокете — рискованная идея: неисправный контакт может привести к короткому замыканию или неправильной подаче питания на процессор, что способно вывести из строя сам CPU или другие компоненты платы (VRM, чипсет). В этом случае стоимость ремонта вырастет уже не на замену сокета, а на замену процессора или более серьёзный ремонт платы.

Почему сокет AM5 повреждается чаще, чем было на AM4

На предыдущих сокетах AMD, включая AM4, контактные пины находились на самом процессоре, а не на плате — гнездо в сокете было просто отверстиями под них. При такой схеме страдал сам процессор, а погнутые пины на нём было довольно легко выправить.
С AM5 всё изменилось: теперь все контактные пины перенесли с процессора на саму плату — их там больше полутора тысяч, и умещаются они на очень небольшой площади. Из-за этого даже небольшая неточность при установке процессора или случайное движение рядом с открытым сокетом может задеть сразу несколько пинов. А форма этих пинов не такая, как была раньше на процессоре — выправить их без сноровки и специального инструмента, не сломав, гораздо сложнее.
Поэтому на AM5 в первую очередь страдает не процессор, а сама материнская плата и ремонт сводится не ремонту процессора, а к работе с сокетом непосредственно на плате.

Почему ремонт AM5 сложнее и дороже, чем было на AM4

На AM4 в большинстве случаев проблему решал сам пользователь или недорогой ремонт: если гнулись пины на процессоре, их часто можно было аккуратно выправить иглой или пластиковой карточкой прямо дома.
С AM5 такой лёгкий путь исчез. Раз пины теперь на плате, а не на процессоре, лёгкое повреждение ещё можно поправить вручную, но при более серьёзном – поврежденном, сломанном или вырванном пине — потребуется уже не бытовой ремонт, а профессиональная работа с самой платой: выпаивание повреждённого сокета и запайка нового на его место или локальный ремонт. Это более сложная работа, которая требует специального оборудования и опыта, отсюда и разница в цене и сложности по сравнению с тем, что было раньше на AM4.

Как проходит замена сокета AM5 в сервисном центре «Ремвилль»

Ремонт занимает от 4 часов и состоит из нескольких обязательных этапов — сокет на AM5 запаян в плату методом поверхностного монтажа, поэтому работа требует профессиональной паяльной станции, а не просто паяльника.
Приёмка и диагностика. Мы осматриваем плату и сокет, определяем степень повреждения и предлагаем план ремонта: можно ли обойтись частичным ремонтом или нужна полная замена сокета.

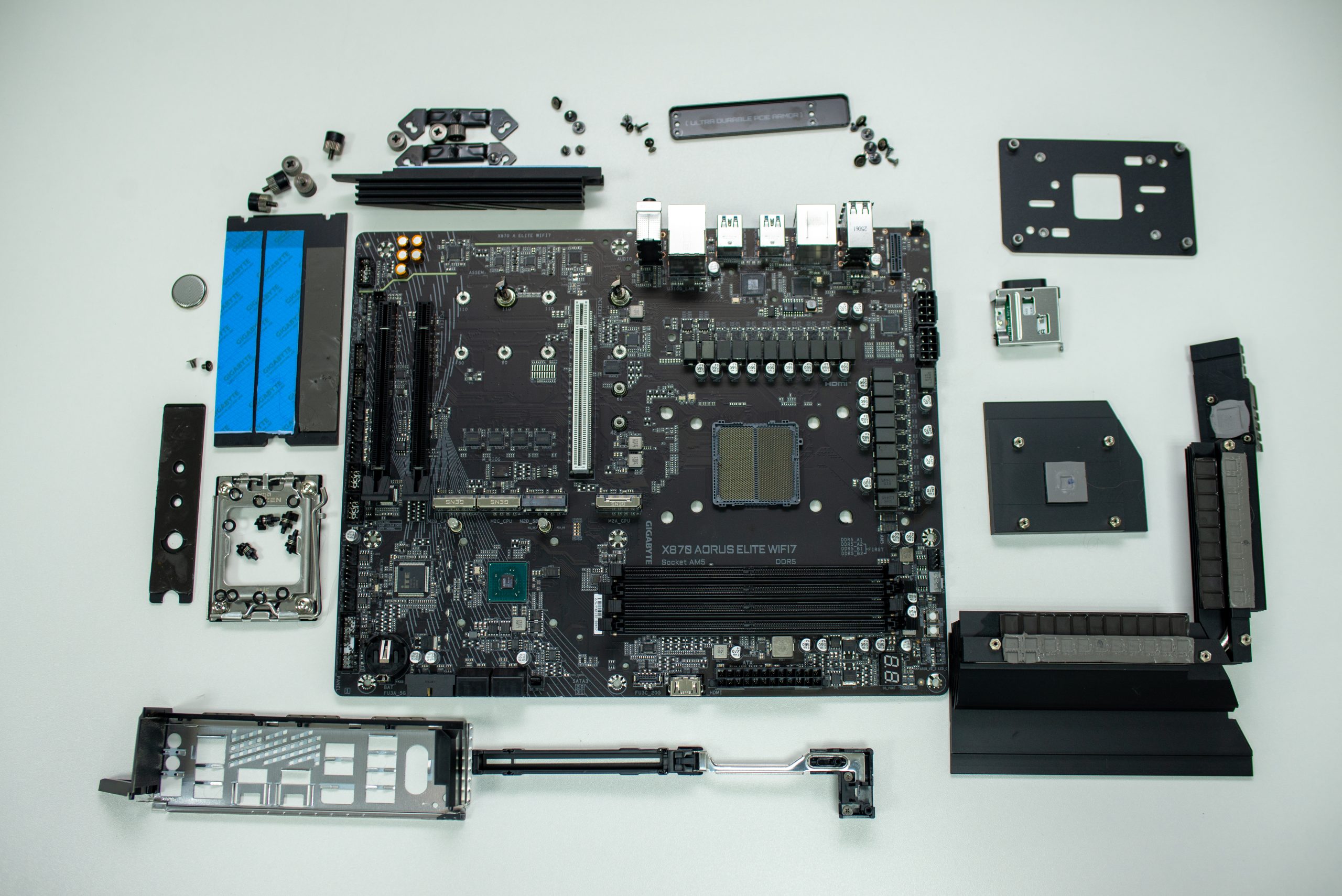

Разборка платы. Снимаются все радиаторы (чипсета, VRM, M.2), Wi-Fi модуль, крепёжная рамка сокета AM5 и т.д. Плата при пайке должна быть полностью пустой

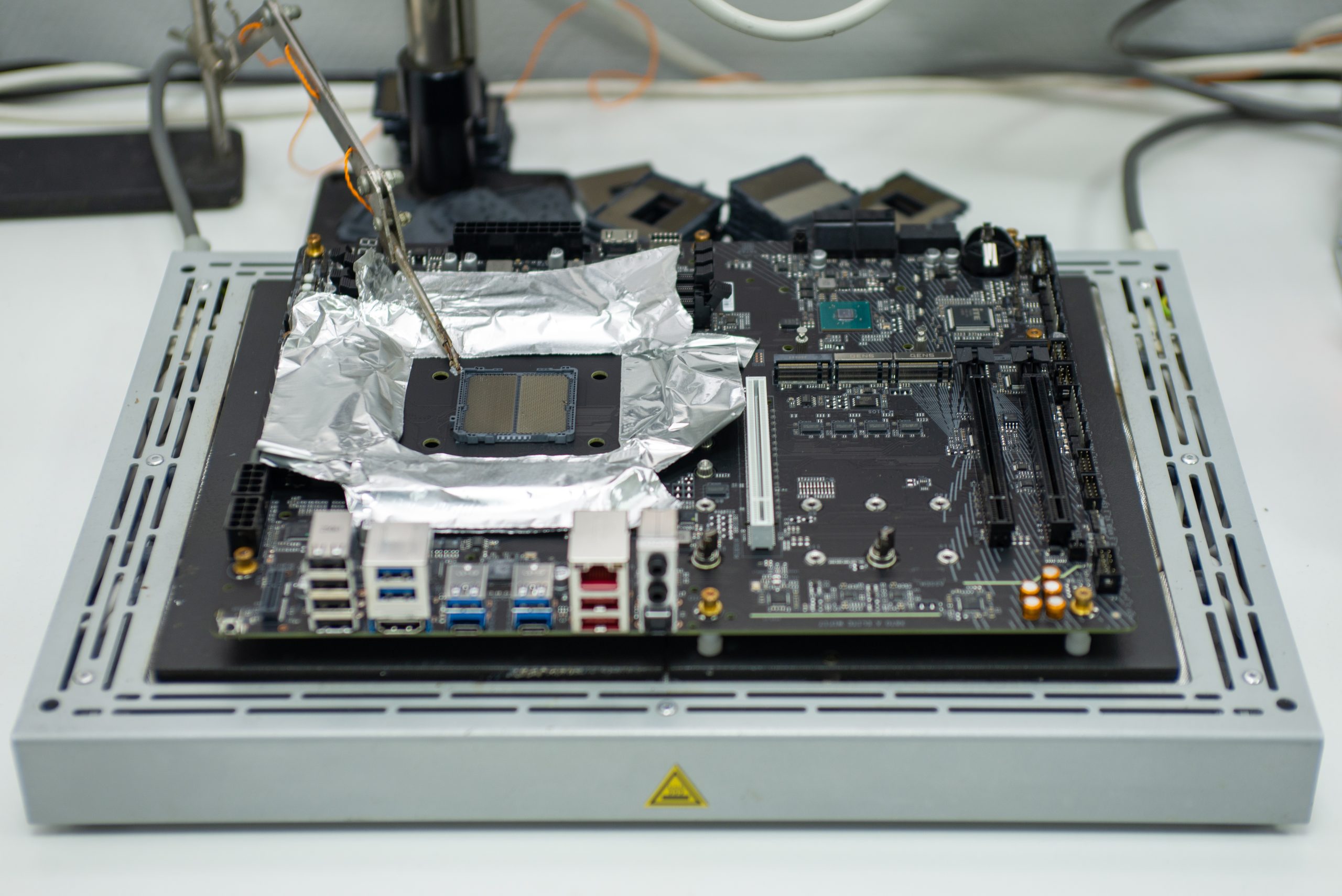

Подготовка к выпайке. Плата фиксируется на инфракрасной паяльной станции — в данном случае ИК-650 — и прогревается по заданному профилю температуры перед демонтажом сокета.

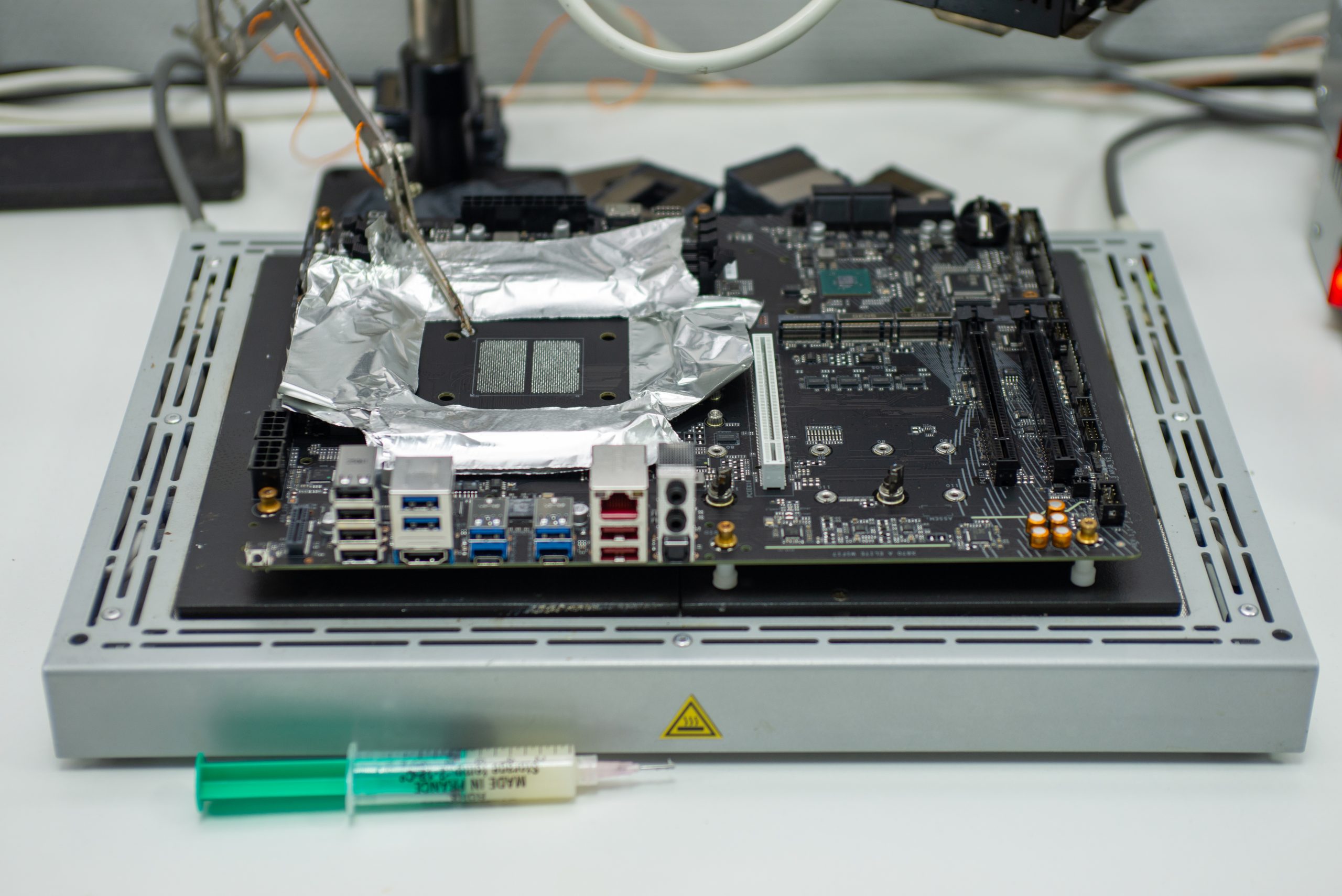

Демонтаж повреждённого сокета. После равномерного прогрева старый сокет снимается с посадочного места.

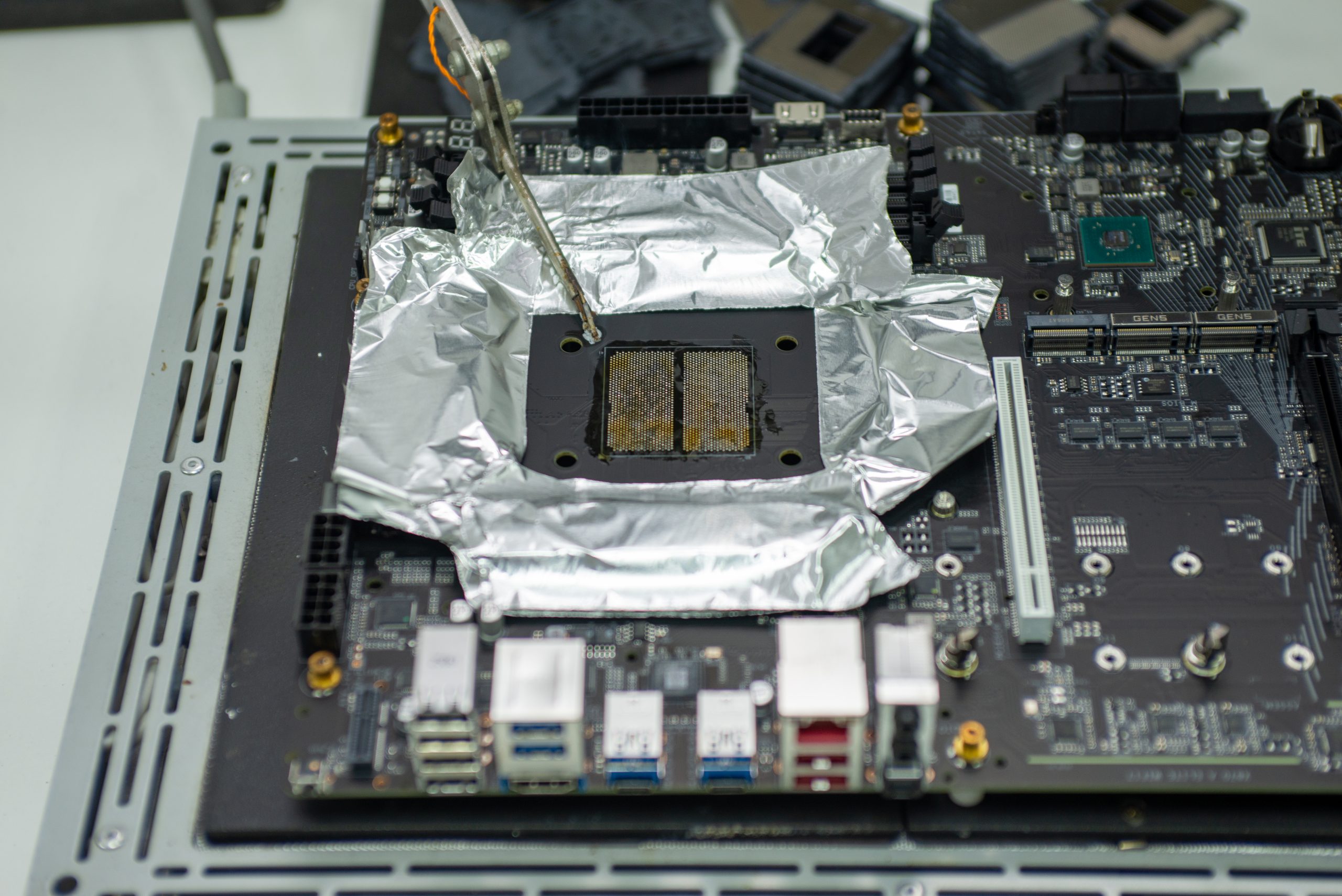

Зачистка посадочного места. Остатки старого припоя убираются, контактная площадка очищается.

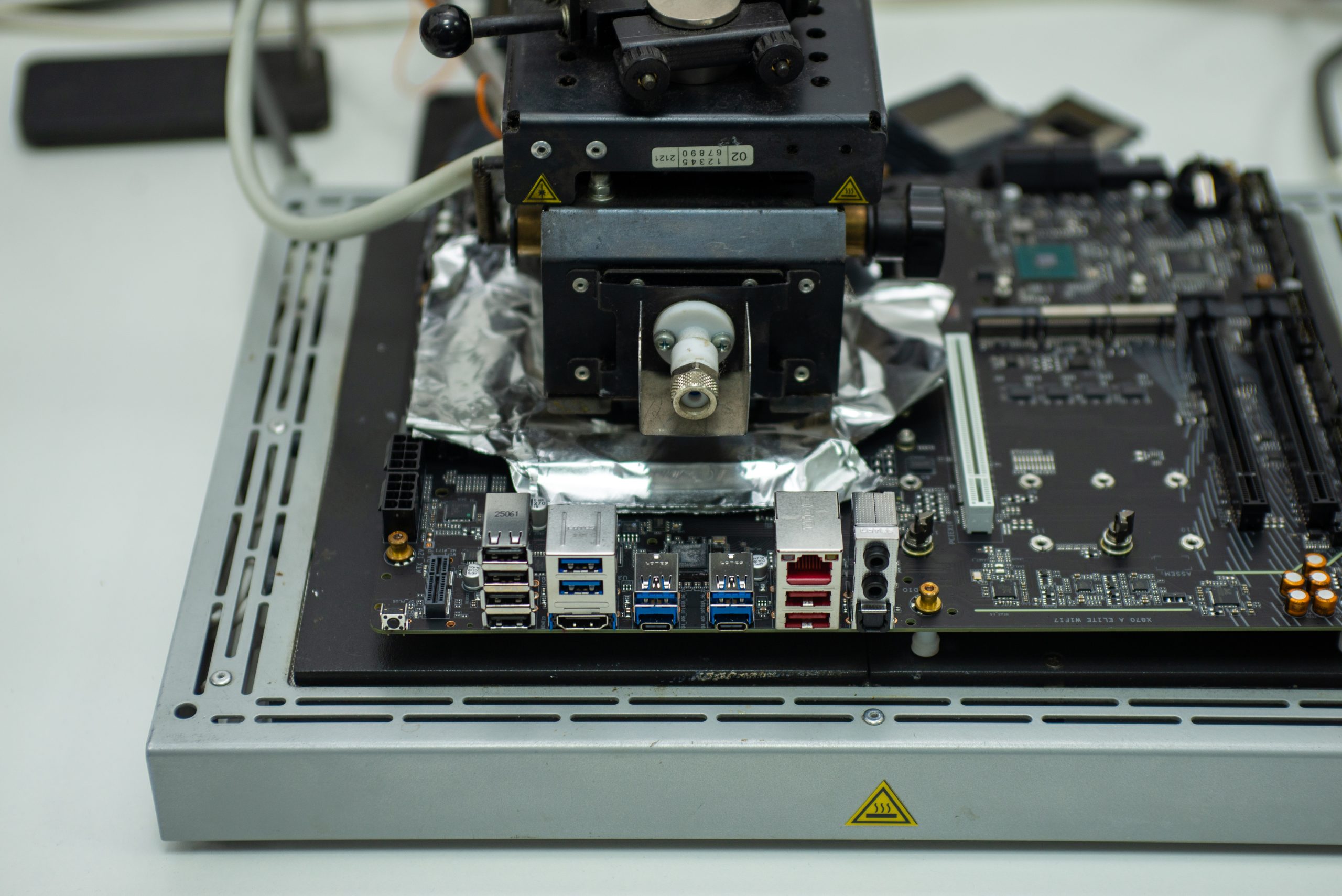

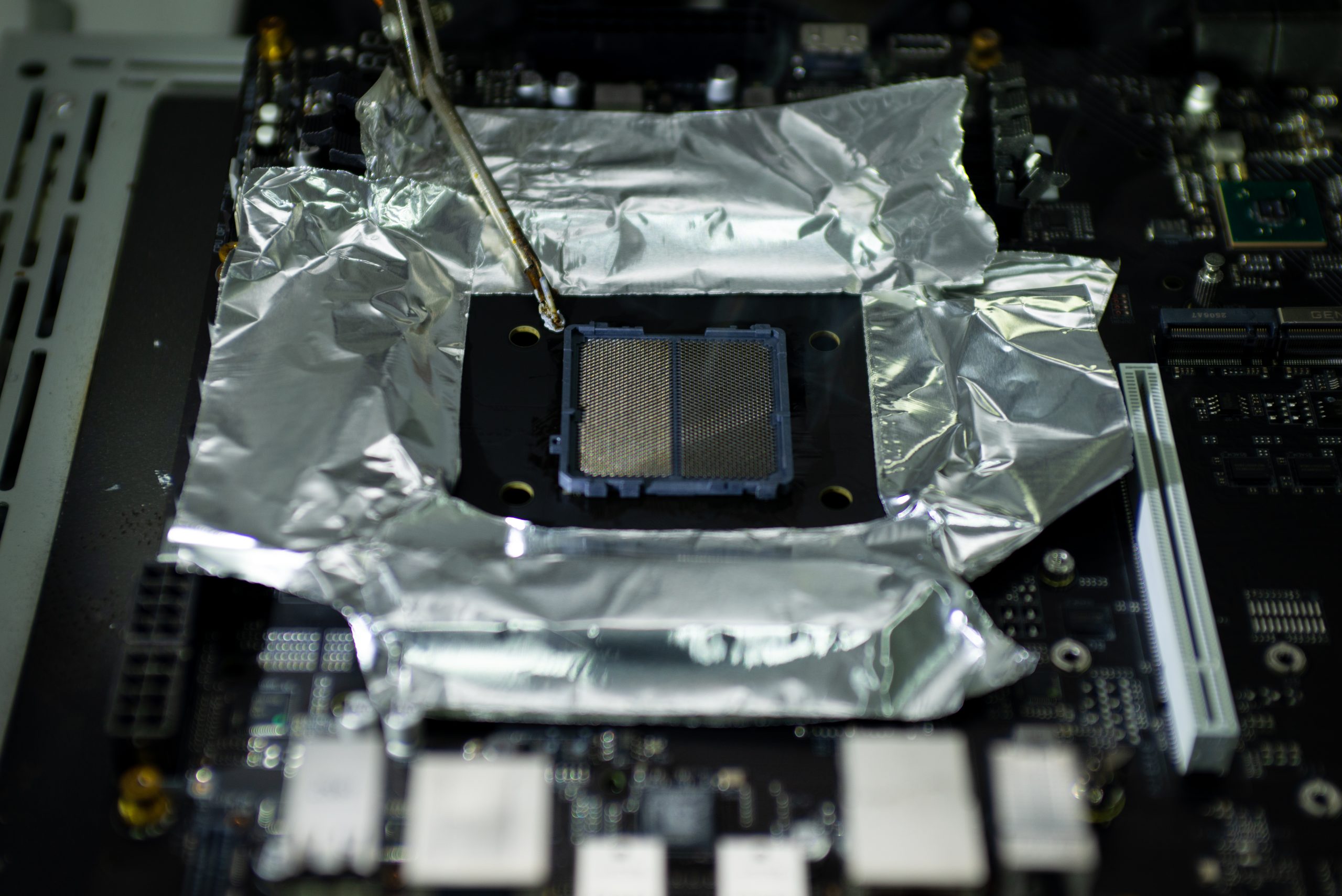

Пайка нового сокета. Новый оригинальный сокет устанавливается точно по посадочным меткам и запаивается на станции по температурному профилю.

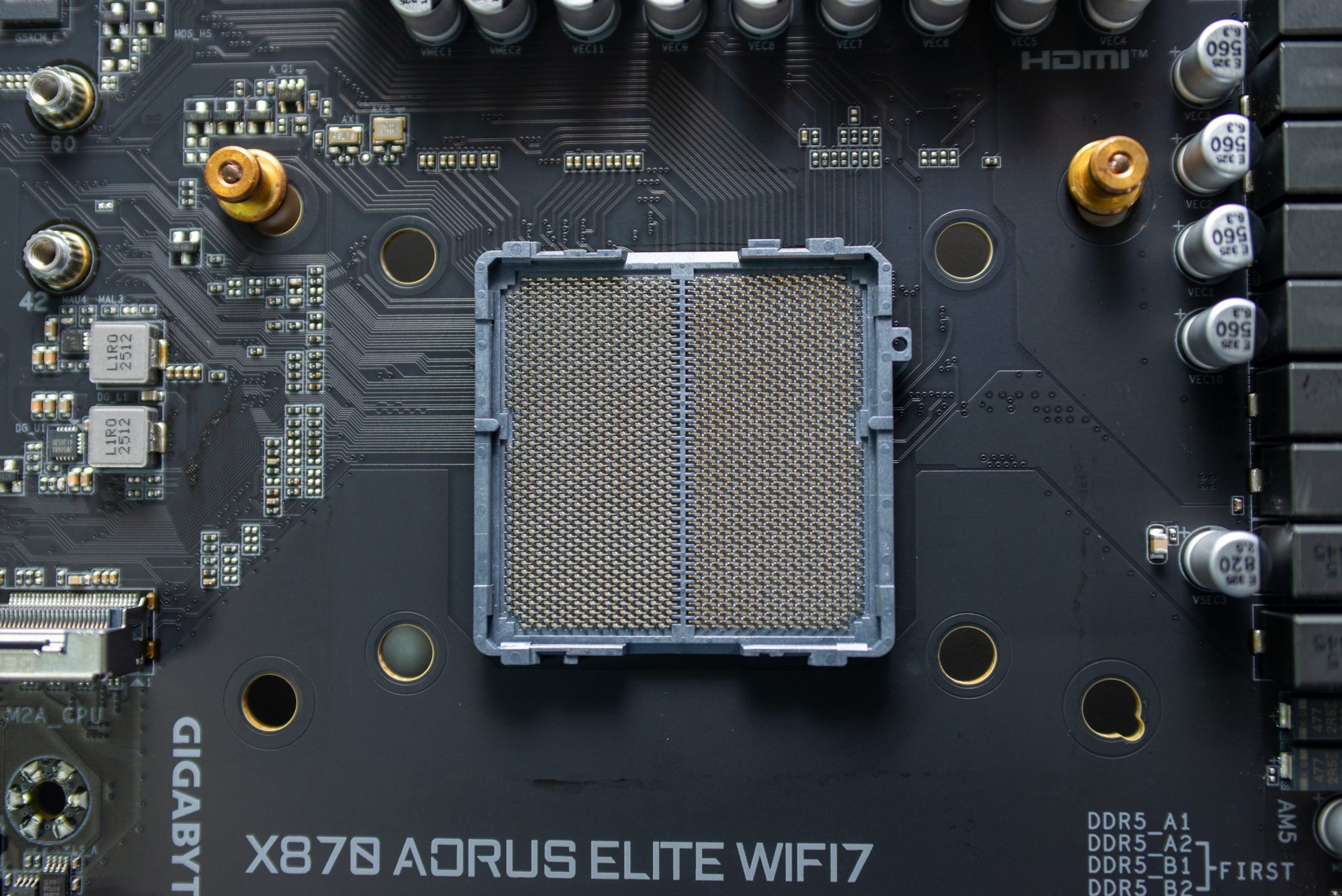

Готовый новый сокет. После остывания и снятия платы со станции — чистый, ровный сокет, без повреждений.

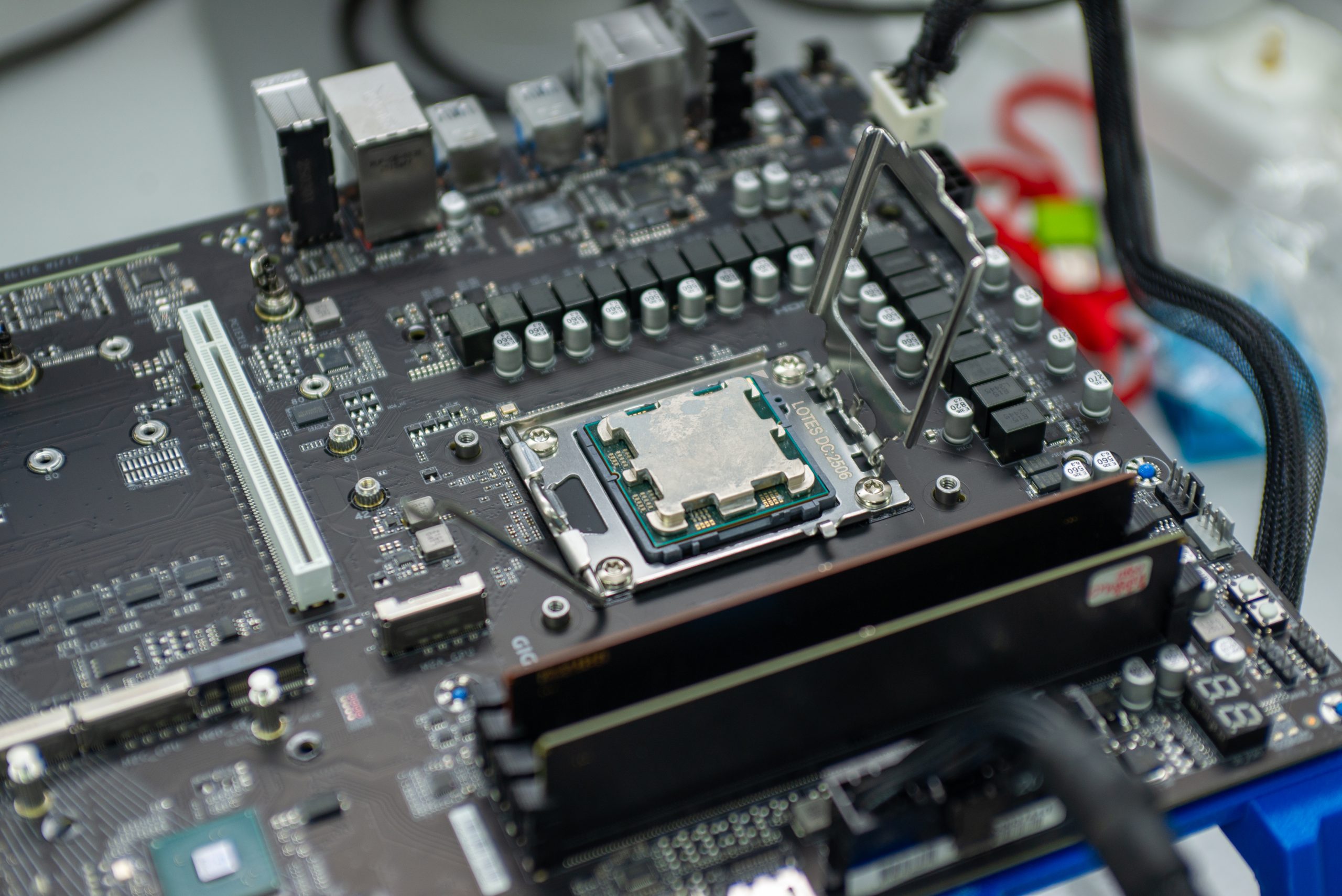

Пробная установка процессора. В сокет устанавливается процессор и проводится проверка пайки.

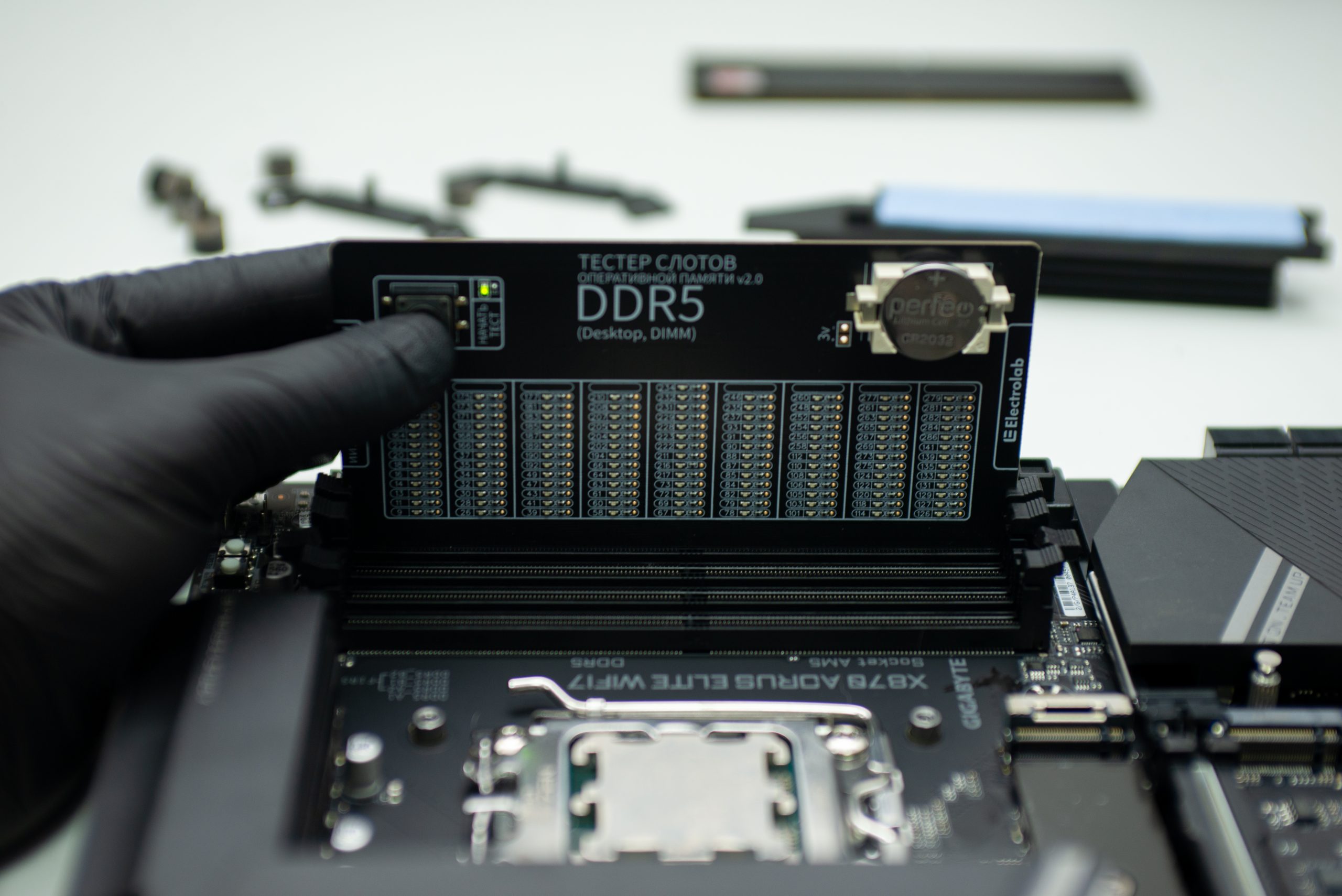

Проверка слотов памяти. В слоты оперативной памяти поочерёдно устанавливается тестер, который показывает, что каждый контакт канала памяти рабочий.

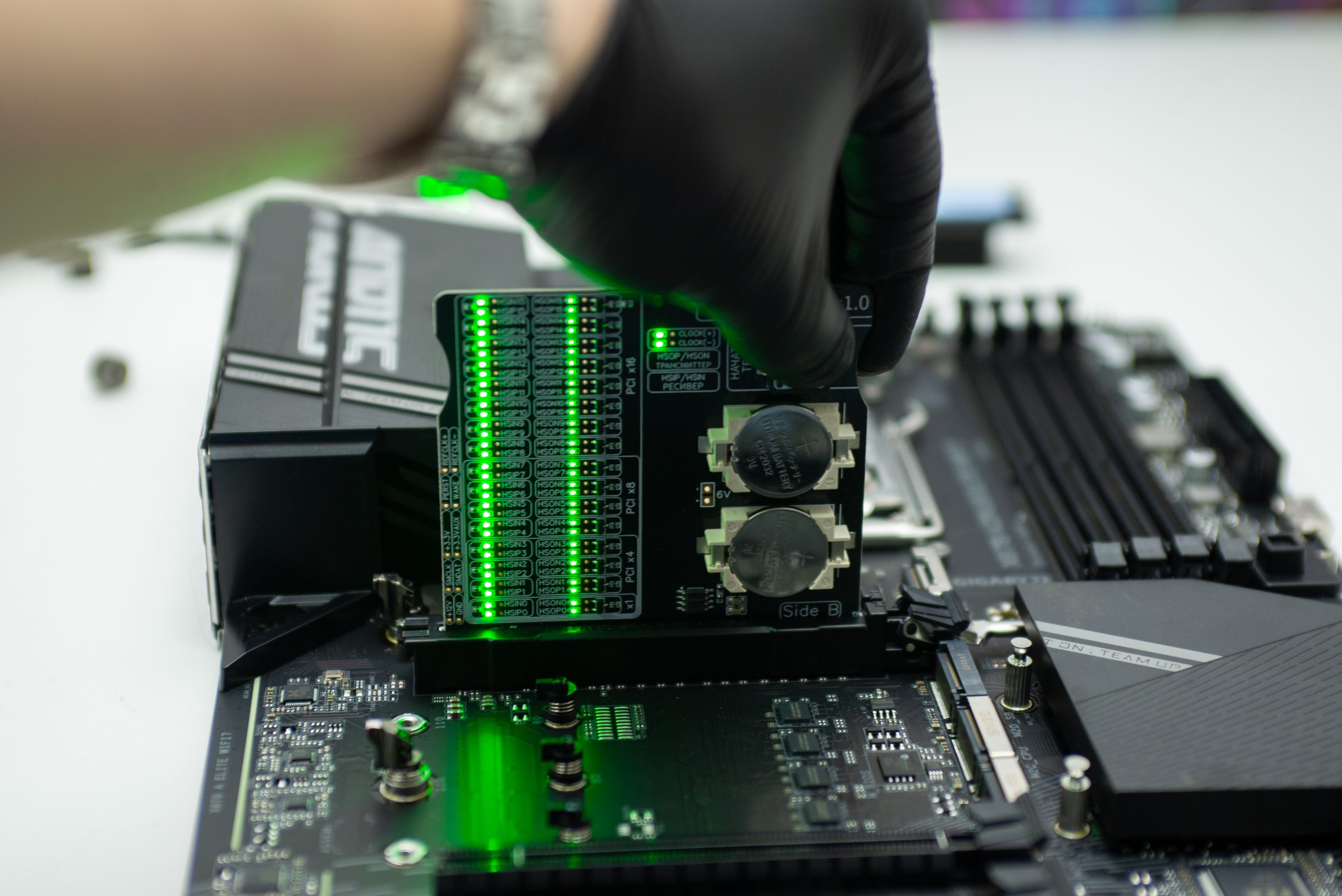

Проверка линий PCIe. Тестер в разъёме PCIe показывает, что все линии видеокарты активны и ни одна не потеряна из-за повреждения сокета.

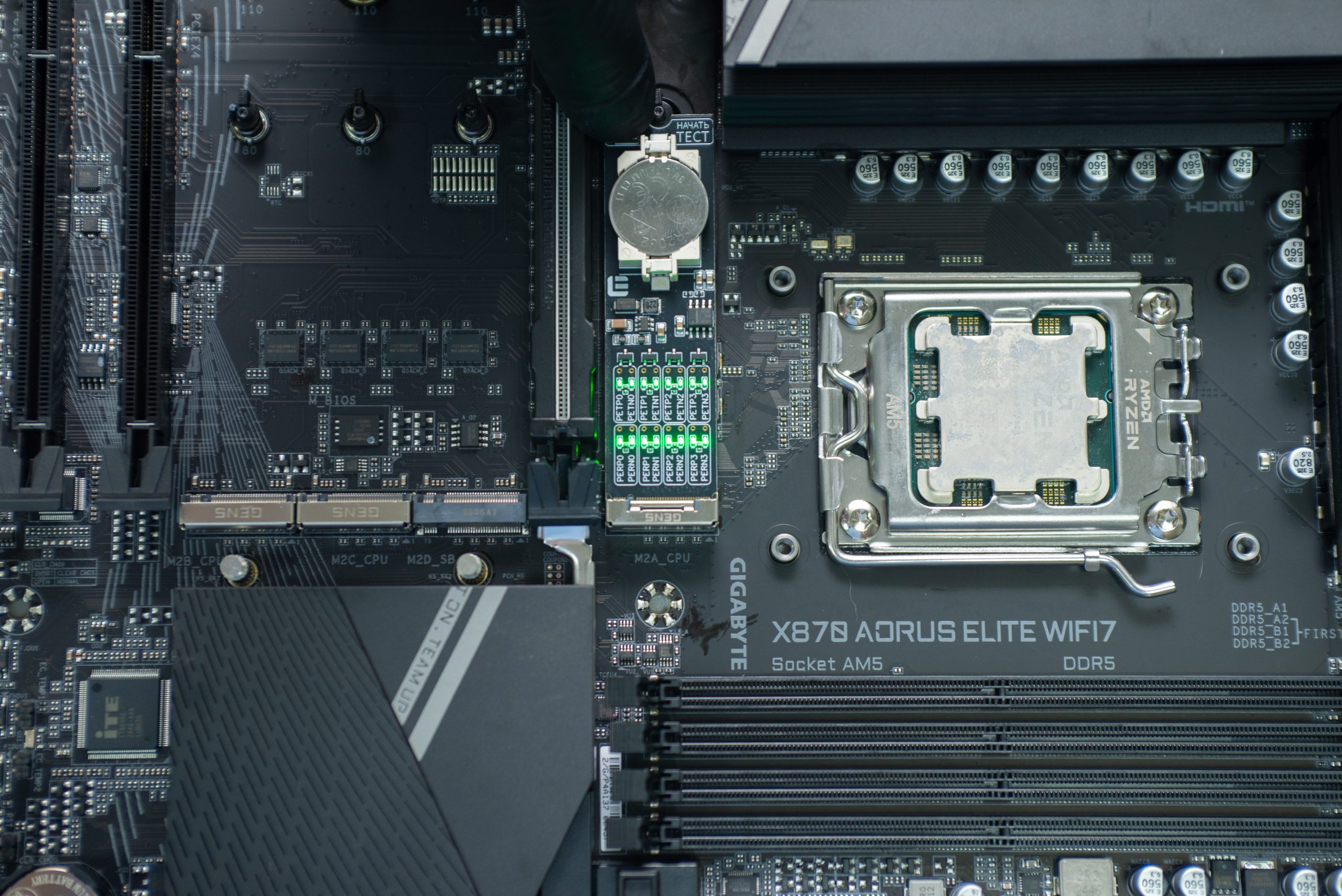

Проверка M.2-слотов. Аналогично проверяются контакты в слотах M.2 — чтобы SSD после ремонта определялся без сбоев.

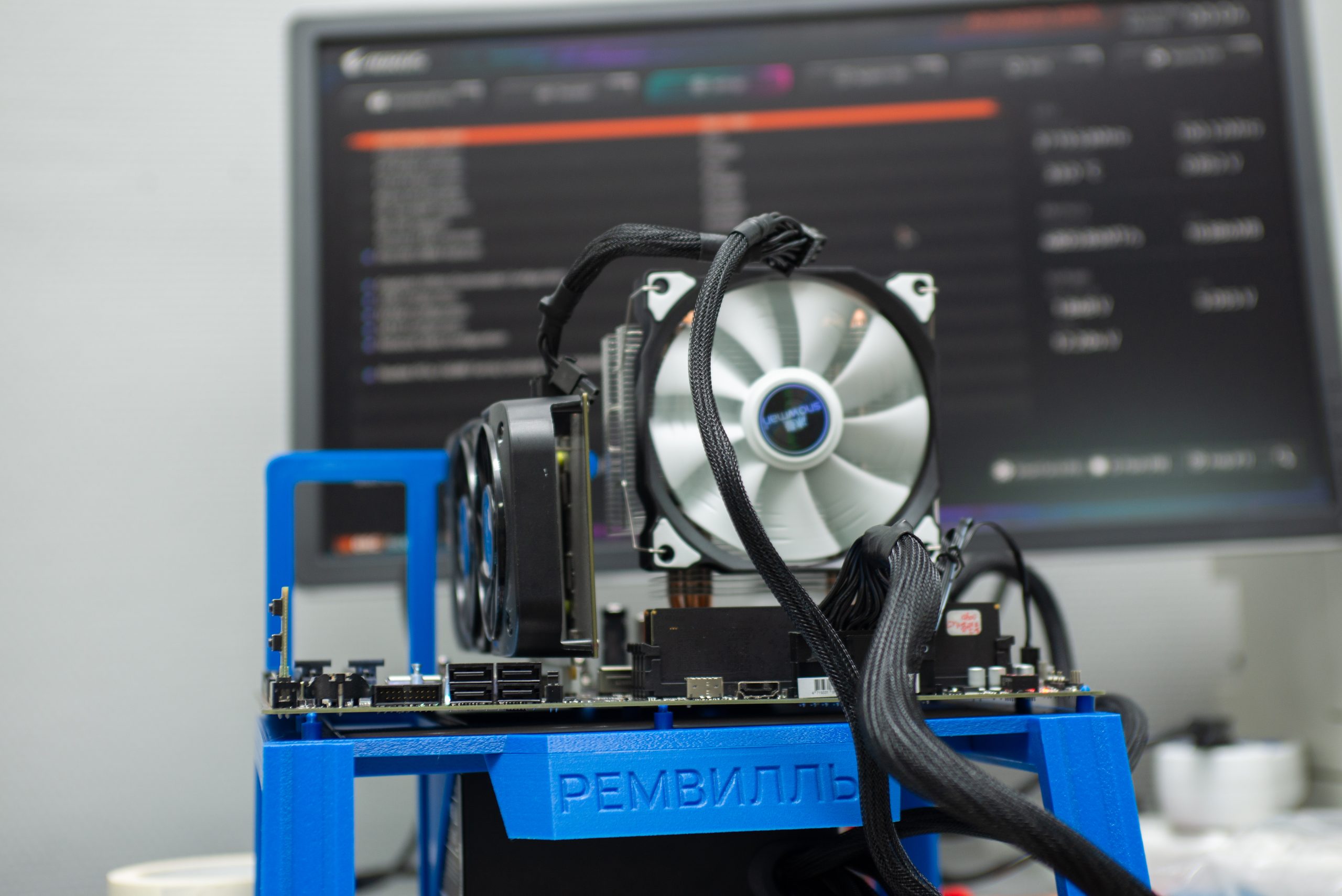

Финальное тестирование на стенде. Плата собирается и запускается на тестовом стенде с процессором, памятью и охлаждением — проверяется стабильный POST, определение всех компонентов и работа без зависаний.

Стоимость замены сокета АМ5 и сроки

Частые вопросы про замену сокета AM5

Можно ли выправить погнутые пины на AM5 самостоятельно?
Технически при небольшом смещении 1-2 пинов это иногда возможно с лупой и тонким инструментом, но риск высокий: пины на AM5 хрупкие, и при неудачной попытке легко сломать контакт окончательно или повредить пластик сокета. В таком случае ремонт превращается в полную замену сокета. Если пины отсутствуют или согнуты сильно, самостоятельно это не восстановить — нужна пайка.
Сохраняется ли гарантия на плату после ремонта сокета в сервисе?
Гарантия производителя платы при вскрытии в неавторизованном сервисе, как правило, прекращается — это общее правило для любой электроники. При этом «Ремвилль» даёт собственную гарантию на выполненную работу.
Можно ли включать компьютер, если сокет выглядит целым, но система ведёт себя странно?
Лучше не рисковать. Даже без видимых повреждений нестабильная работа, зависания или BSOD могут говорить о плохом контакте в сокете — а запуск в таком состоянии способен повредить процессор или другие компоненты платы.
Повлияет ли замена сокета на разгон и стабильность платы в будущем?
Нет, если ремонт выполнен качественно — новый сокет полностью восстанавливает контакт по всем пинам, включая линии питания, поэтому плата работает так же, как до повреждения, разгон и стабильность не страдают.
Что делать, если процессор не запускается сразу после установки — сокет виноват или что-то другое?
Причины могут быть разные: не только сокет, но и сама память, БП, неправильная установка кулера. Иногда достаточно подождать окончание процесса тренировки памяти DDR5.
Можно ли повредить сокет при установке нового процессора без видимой причины?
Да, это одна из самых частых ситуаций: пины гнутся даже при аккуратной, на первый взгляд, установке — например, из-за небольшого перекоса при опускании процессора в сокет.

Гарантия и как обратиться в «Ремвилль»

На выполненный ремонт или замену сокета AM5 «Ремвилль» даёт гарантию 6 месяцев.
Записываться заранее не нужно — приходите с материнской платой в любое рабочее время по адресу: Санкт-Петербург, ул. Коллонтай, 31, корп. 2.
Если вы не из Санкт-Петербурга — не проблема: мы принимаем платы в ремонт со всей России по почте или транспортными компаниями. Предварительная стоимость ремонта согласовывается до отправки, чтобы вы сразу могли оценить целесообразность.
