Ремонт компьютера Beelink SER5

В сервисный центр «Ремвилль» поступил компактный компьютер Beelink SER5 с характерным набором симптомов: запуск только после принудительного сброса BIOS, отсутствие реакции на кнопку включения, вентилятор постоянно на максимальных оборотах и некорректные показания температур. Такой профиль указывает на сбой в цепях базового управления материнской платы, поэтому мы выполнили углубленную диагностику и восстановление платы.

Коротко об устройстве

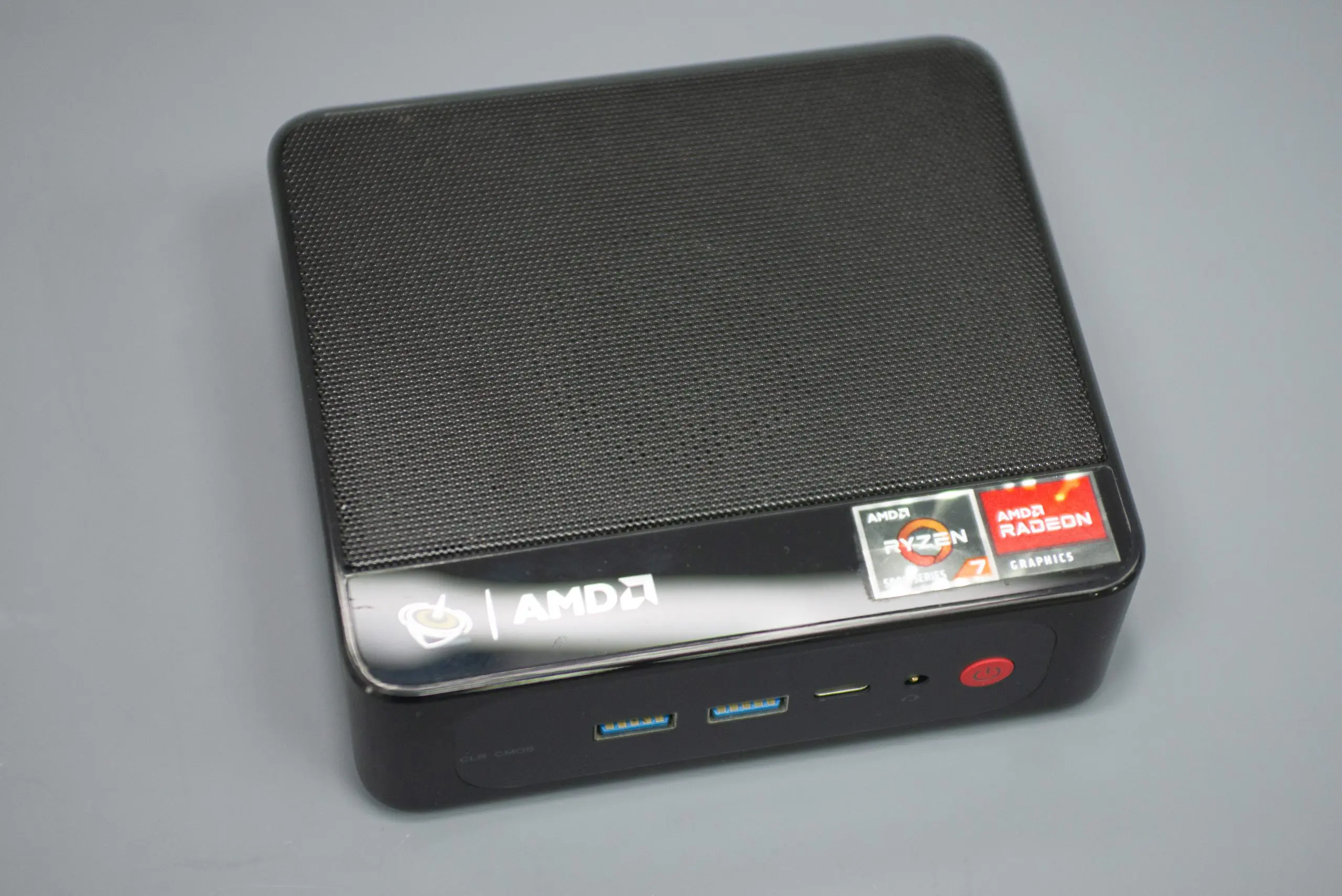

Серия Beelink SER — это мини-ПК форм-фактора NUC-класса: компактный корпус, доступ к памяти и накопителю, тихая система охлаждения при офисной и мультимедийной нагрузке. Конкретный экземпляр укомплектован процессором Ryzen 7 5700U, что делает его подходящим для повседневной работы, лёгкого редактирования фото/видео и задач «домашнего сервера». Конструкция предусматривает обслуживание: чистка СО, замена термоинтерфейсов, апгрейд RAM/SSD без сложной разборки.

Диагностика материнской платы

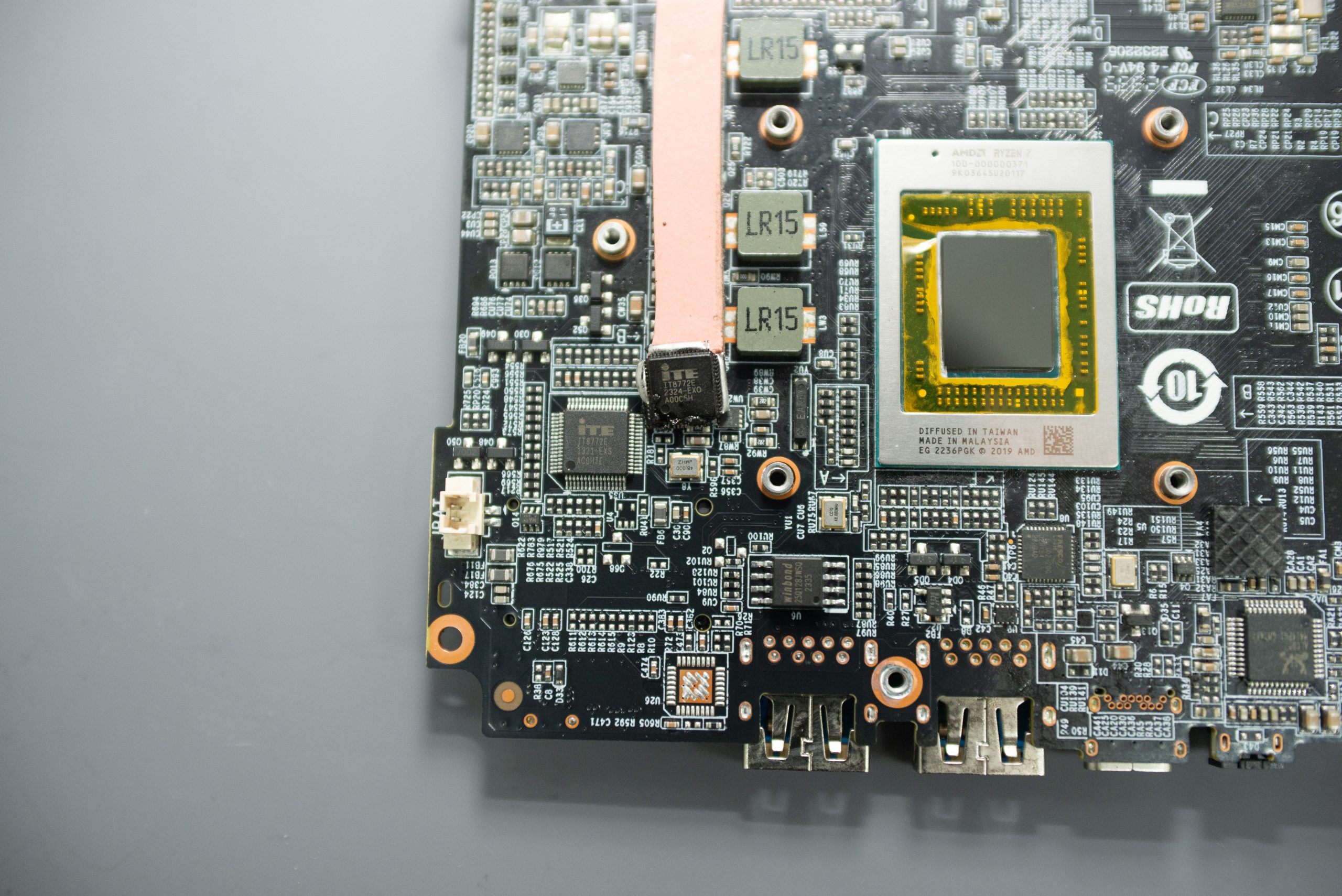

Мы полностью разобрали мини-ПК и перенесли плату на стенд. Первым делом проверили цепи дежурного питания, линии кнопки PWR и сигналы управления вентилятором (PWM/TACH). За эти функции отвечает отдельная микросхема — мультиконтроллер (embedded controller). Он принимает сигнал от кнопки, управляет стартом системы, вентиляторами, следит за датчиками. Проще говоря, это «координатор» базовой логики платы.

Сигнал с кнопки на мультиконтроллер приходил, но не обрабатывался: переход в состояние включения не происходил, а управляющего PWM на вентилятор не было — именно поэтому СО крутилась на максимуме. Процессор и память по отдельным тестам претензий не вызвали. Вывод диагностики: неисправность мультиконтроллера, требуется замена.

Переходим к ремонту компьютера

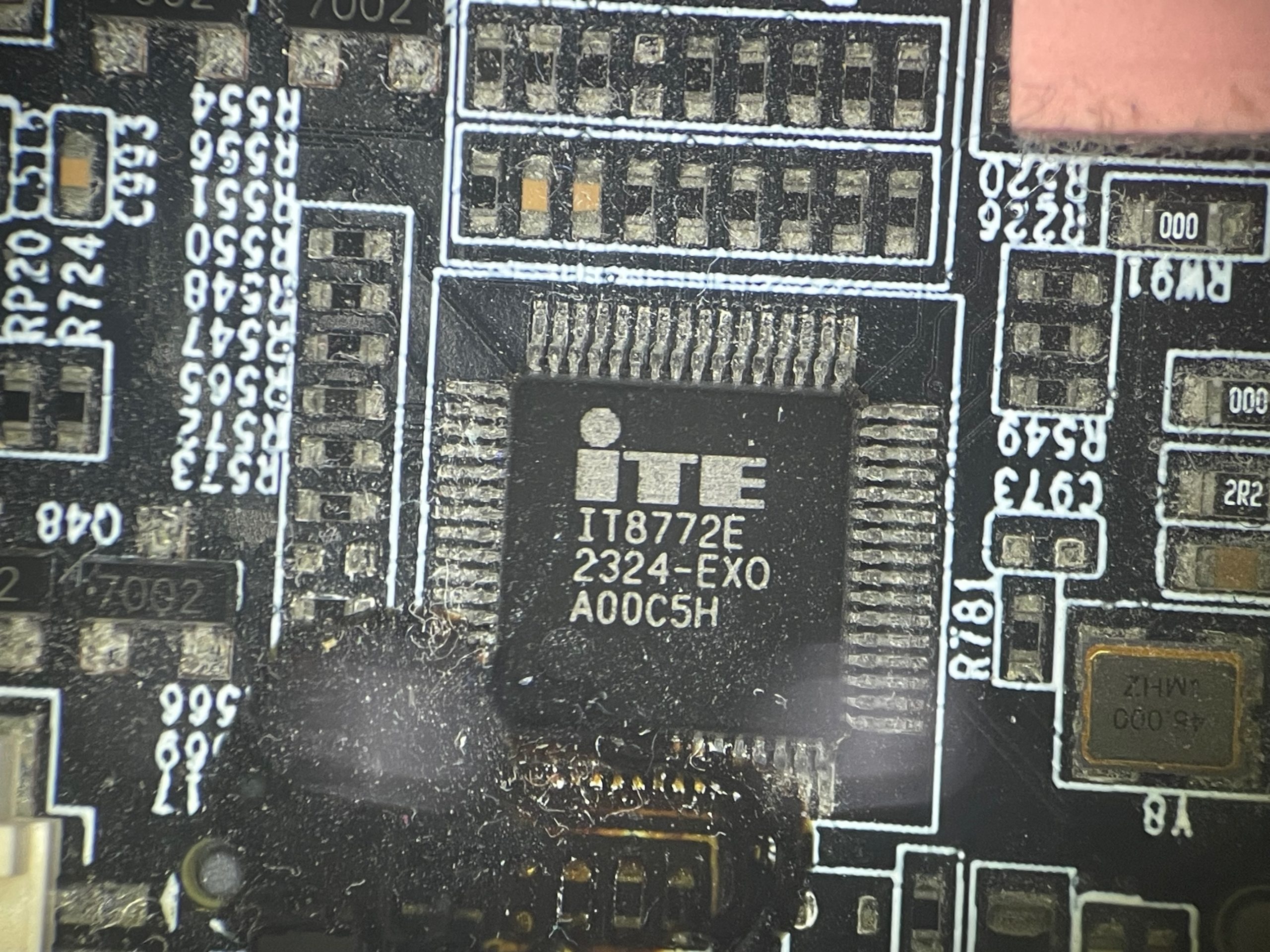

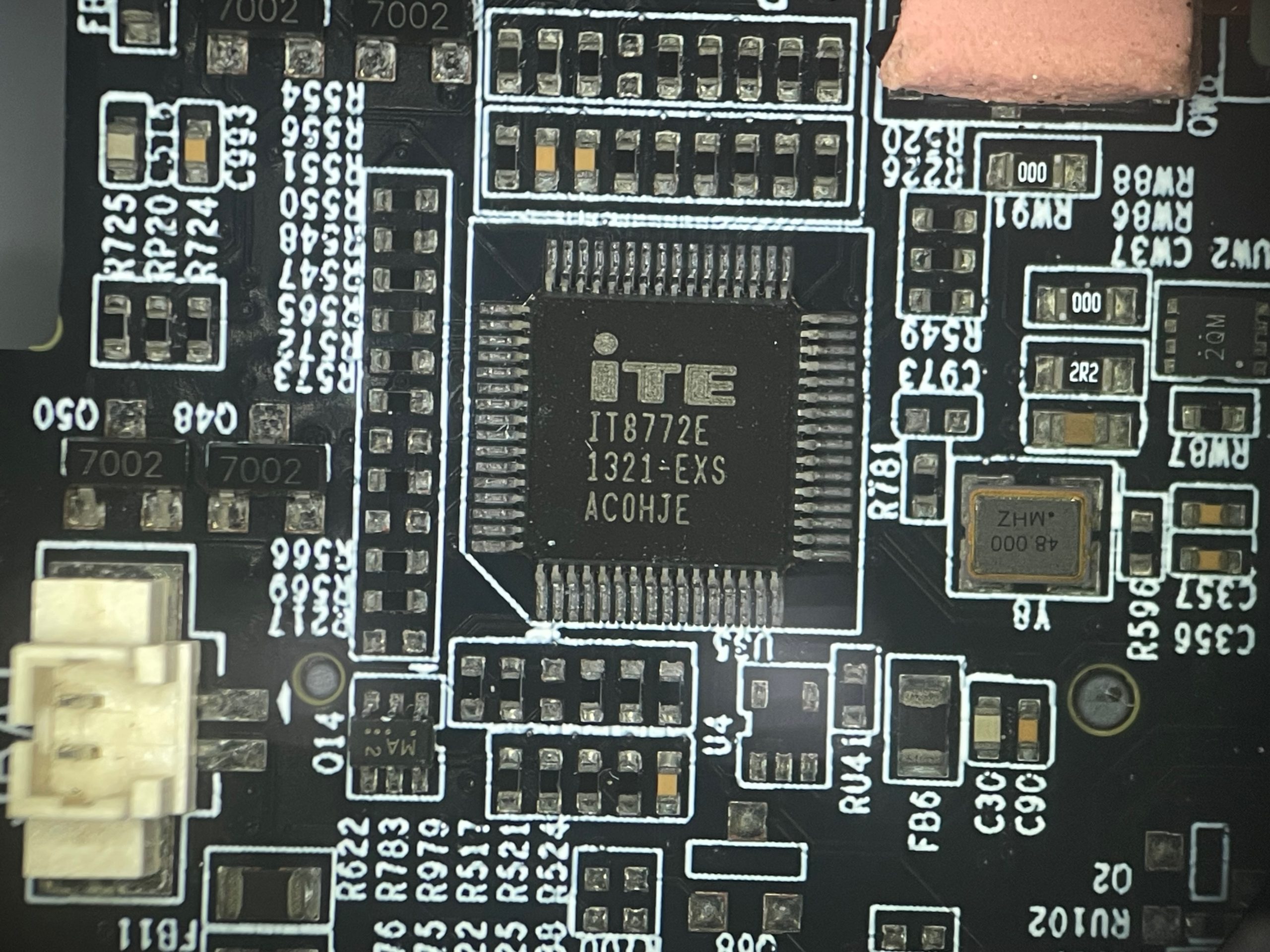

В Beelink SER5 прошивка мультиконтроллера не требуется — достаточно заменить сам чип. Особенность: корпус микросхемы дополнительно зафиксирован компаундом. Сначала удаляем компаунд и очищаем зону, затем прогреваем выводы и снимаем элемент паяльником, чтобы не перегревать окружение феном/ИК-станцией. После снятия подготавливаем площадки — убираем остатки припоя и компаунда, выравниваем поверхность, наносим свежий флюс и устанавливаем новый мультиконтроллер с точным позиционированием.

Замена термоинтерфейсов и сборка

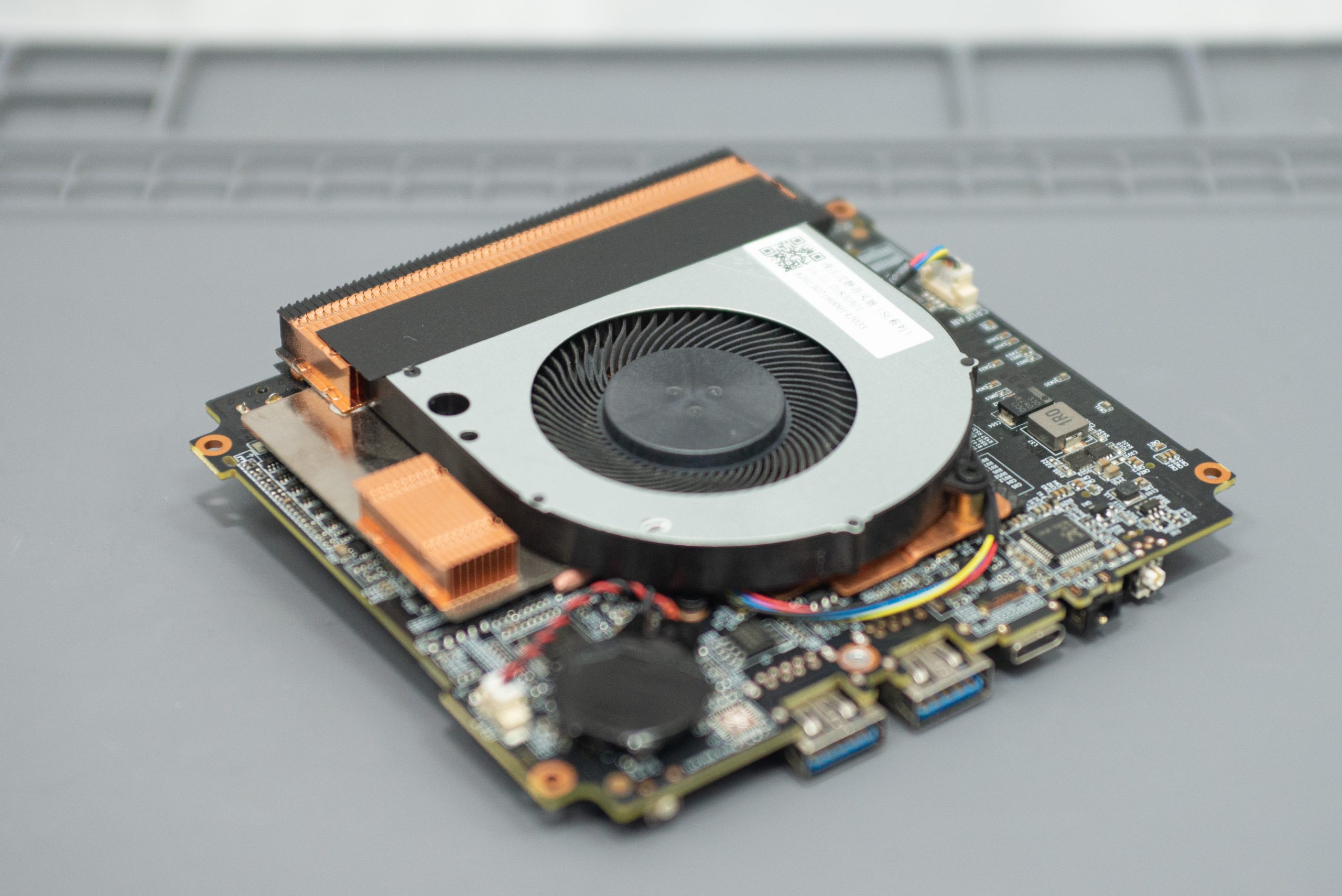

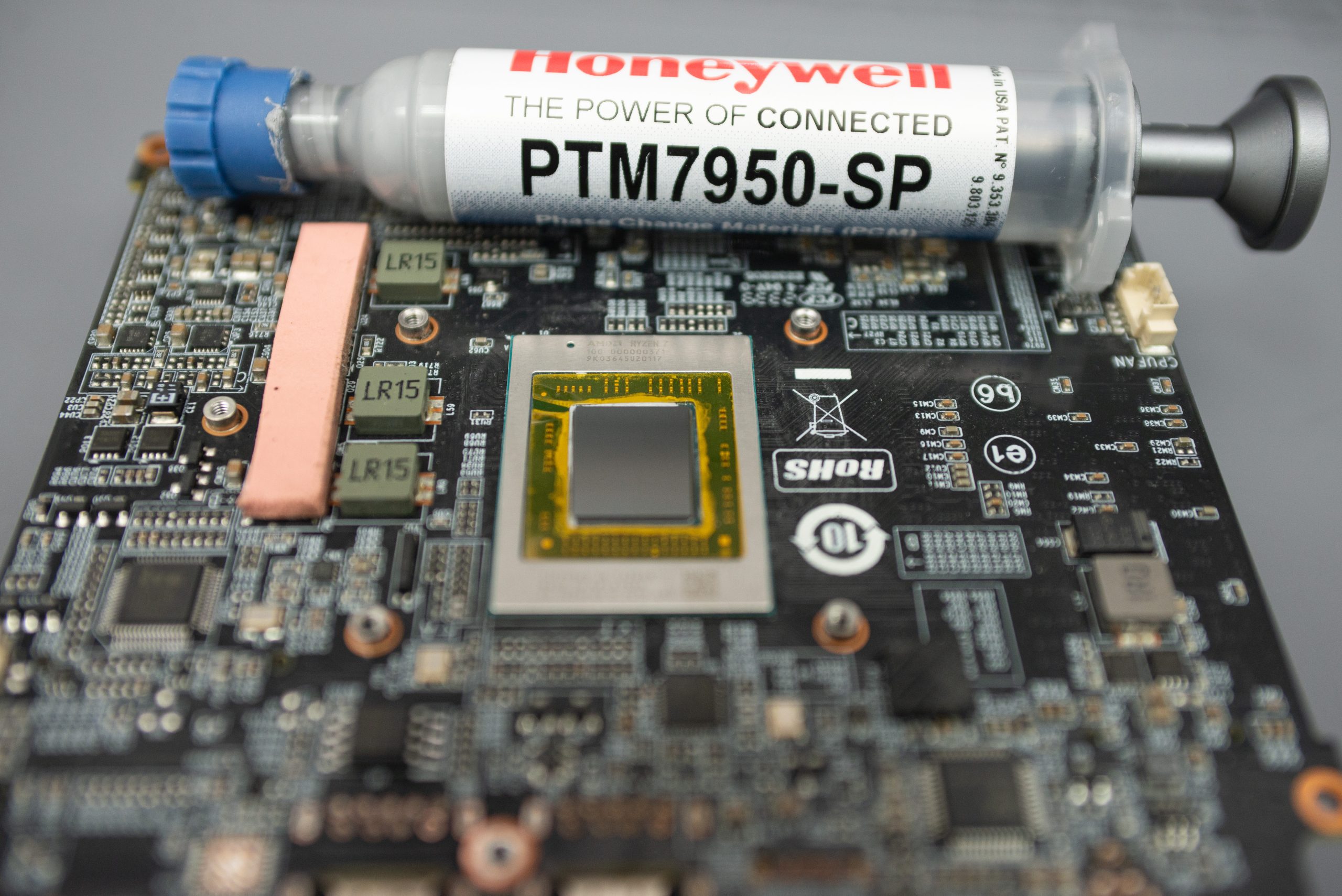

После пайки переходим к обслуживанию СО: очищаем радиатор, проверяем люфт вентилятора, оцениваем состояние термопрокладок. Термопасту меняем на фазопереходный материал — Honeywell PTM7950-SP или Laird 780SP. Эти материалы стабильно держат теплопроводность на длинной дистанции и меньше деградируют при циклах нагрева/охлаждения. Прокладки в данном экземпляре были в хорошем состоянии — замена не потребовалась. Конструкция охлаждения SER5 — массивная основа с медными элементами — надёжно отводит тепло от 5700U в штатных режимах.

Тестирование после ремонта

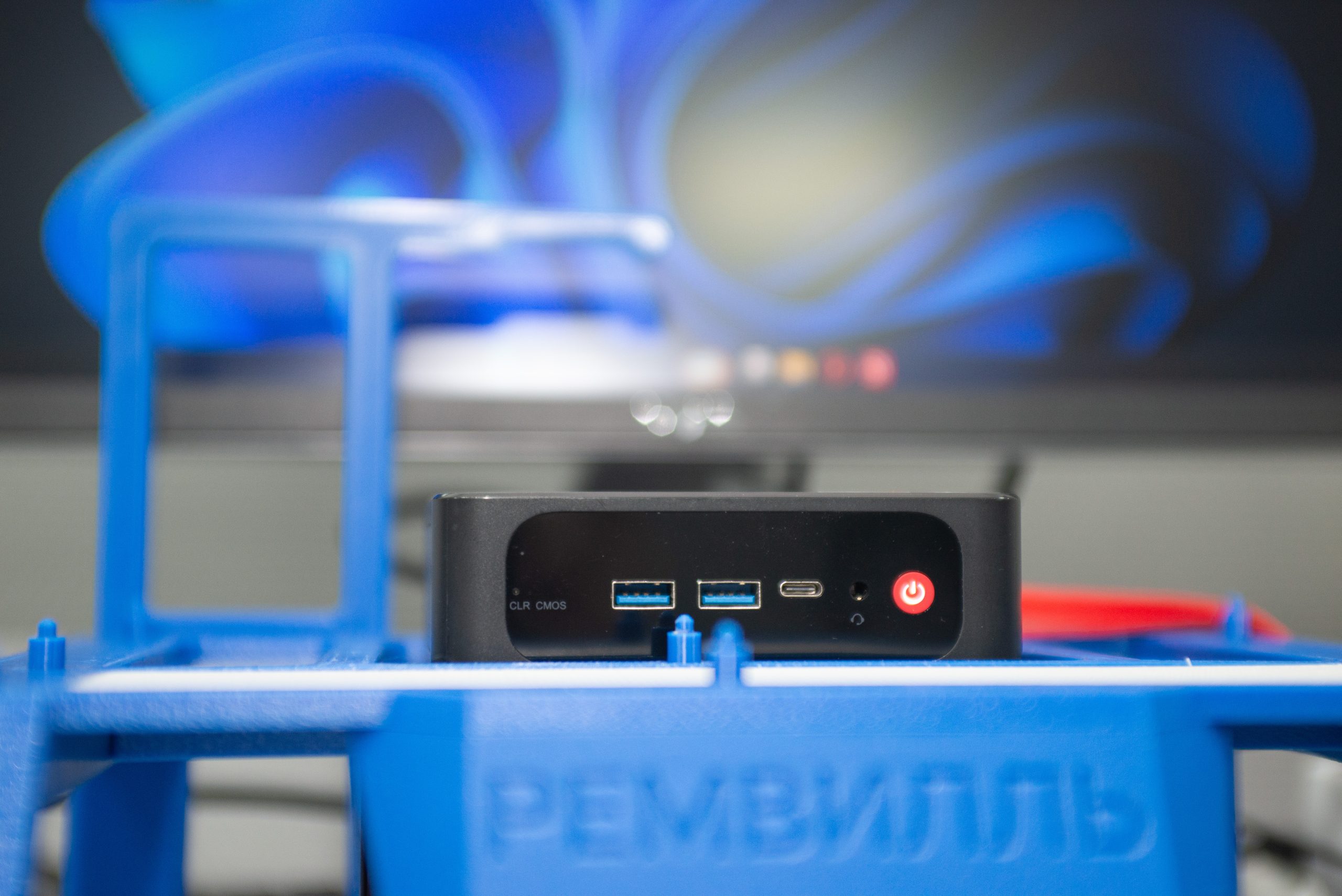

Собираем систему и выполняем холодный старт, рестарт и пробуждение после сна — без зависаний и автосбросов. Проверяем обработку кнопки питания мультиконтроллером, корректность fan curve (появился PWM-контроль), валидность показаний датчиков. Прогоняем стресс-тесты CPU/GPU, тестируем память и накопители, отслеживаем температуры и частоты, проводим проверку портов и сетевых интерфейсов.

Завершение

После замены мультиконтроллера Beelink SER5 работает штатно: кнопка включения отрабатывает корректно, вентилятор регулируется по ШИМ и остаётся тихим в простое, датчики температуры отдают валидные значения. Дополнительно проверили порты и сетевые интерфейсы, выполнили нагрузочные тесты CPU и встроенной графики — температура не превышала 70 °C. Проблема решена без покупки нового мини-ПК.
