Ремонт объектива Sigma 24–70mm f/2.8 Art

Материал подготовлен в сервисном центре по ремонту фотоаппаратов и объективов в Санкт-Петербурге, ул. Коллонтай, 31к2.

Ремонт объектива Sigma 24-70mm f/2.8 DG OS HSM Art

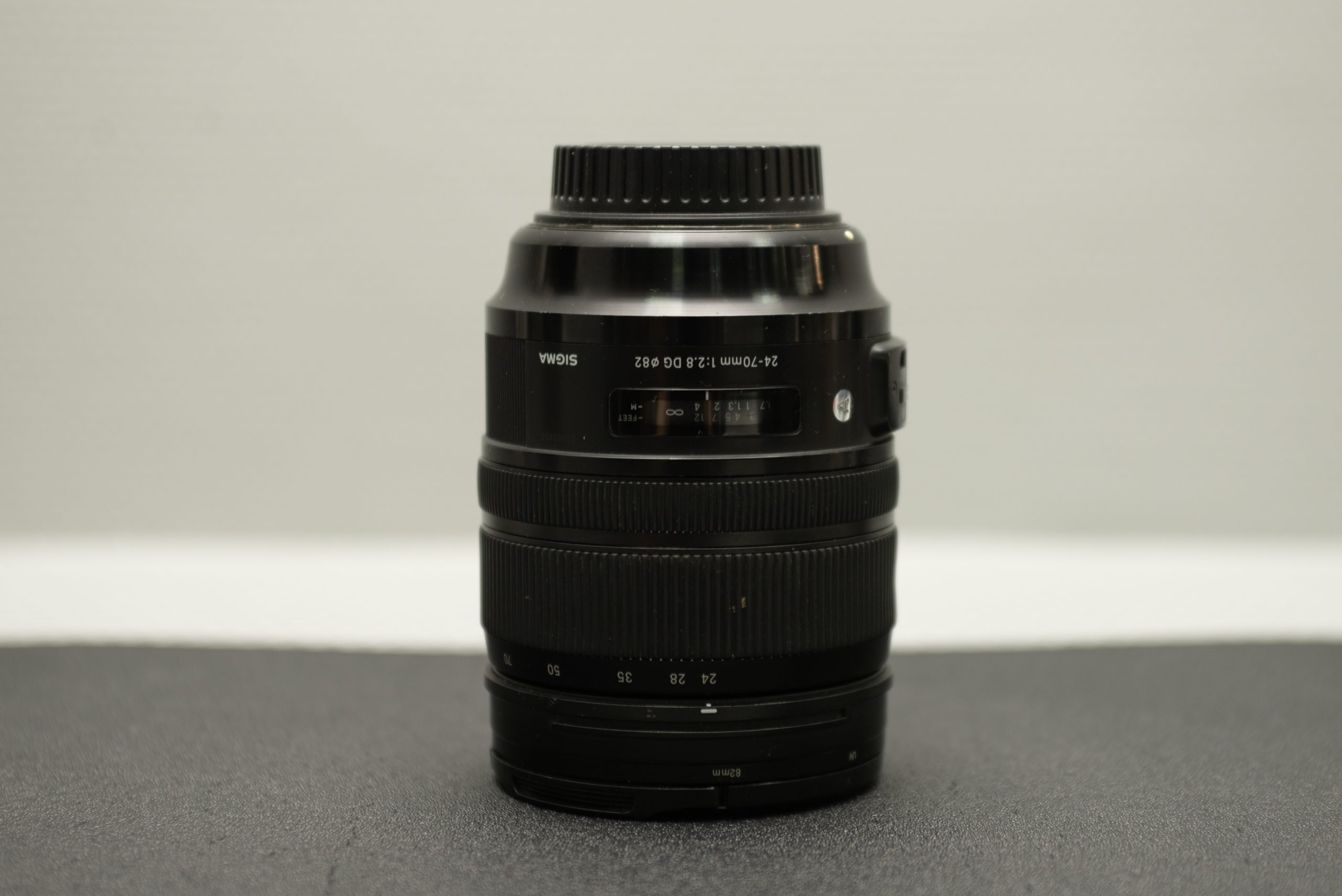

В наш сервисный центр поступил объектив Sigma 24-70mm f/2.8 DG OS HSM Art с жалобой на отказ управления диафрагмой. При установке на камеру объектив корректно определялся, связь с камерой присутствовала, однако изменение значения диафрагмы было невозможно, что делало съёмку фактически невозможной. С учётом сложной электронной архитектуры объективов серии Art для определения причины неисправности потребовалась детальная диагностика с частичной разборкой объектива и проверкой электронных цепей управления.

Кратко об объективе Sigma 24-70mm f/2.8 Art

Sigma 24-70mm f/2.8 Art — профессиональный стандартный зум-объектив, предназначенный для интенсивной эксплуатации в фото- и видеосъёмке. Данная модель широко используется в репортажной, свадебной, портретной и коммерческой фотографии благодаря постоянной светосиле f/2.8, высокому уровню резкости и наличию оптической стабилизации изображения.

По своей конструкции объектив Sigma 24-70mm f/2.8 Art является сложным устройством, в котором механика и электроника работают как единое целое. Управление диафрагмой, автофокусом и системой стабилизации изображения осуществляется не напрямую, а через электронные платы, датчики и гибкие шлейфы, передающие сигналы между различными узлами объектива. Конструкция предусматривает постоянную светосилу f/2.8 по всему диапазону фокусных расстояний, сложную оптическую схему с применением низкодисперсионных линз, ультразвуковой мотор автофокуса HSM, встроенную систему оптической стабилизации изображения и электронное управление диафрагмой без механической связи с камерой. Внутри объектива используется несколько гибких шлейфов, работающих в подвижных зонах и постоянно изгибающихся при зумировании.

Наличие оптической стабилизации и подвижных оптических групп означает, что часть электронных соединений находится под постоянной механической нагрузкой. При активной эксплуатации объектива и частом изменении фокусного расстояния такие шлейфы со временем изнашиваются, что может приводить к сбоям в работе отдельных узлов, включая диафрагму.

Симптомы неисправности

При первичной проверке объектива на камере были зафиксированы характерные признаки отказа диафрагмы. Несмотря на корректное определение объектива камерой, диафрагма не реагировала на команды управления, значение f/ оставалось неизменным при изменении настроек, а в отдельных режимах съёмки могла появляться ошибка управления объективом.

Дополнительно в процессе осмотра было установлено, что внешние механические повреждения корпуса отсутствуют, следы влаги, конденсата или коррозии не выявлены, байонет и контактная группа находятся в визуально исправном состоянии. Автофокус объектива работал корректно и стабильно, а зум-кольцо вращалось плавно, без заеданий и посторонних звуков. Совокупность этих признаков указывала на высокую вероятность неисправности в электронных цепях управления, а не в механической части диафрагмы.

Диагностика и разборка объектива

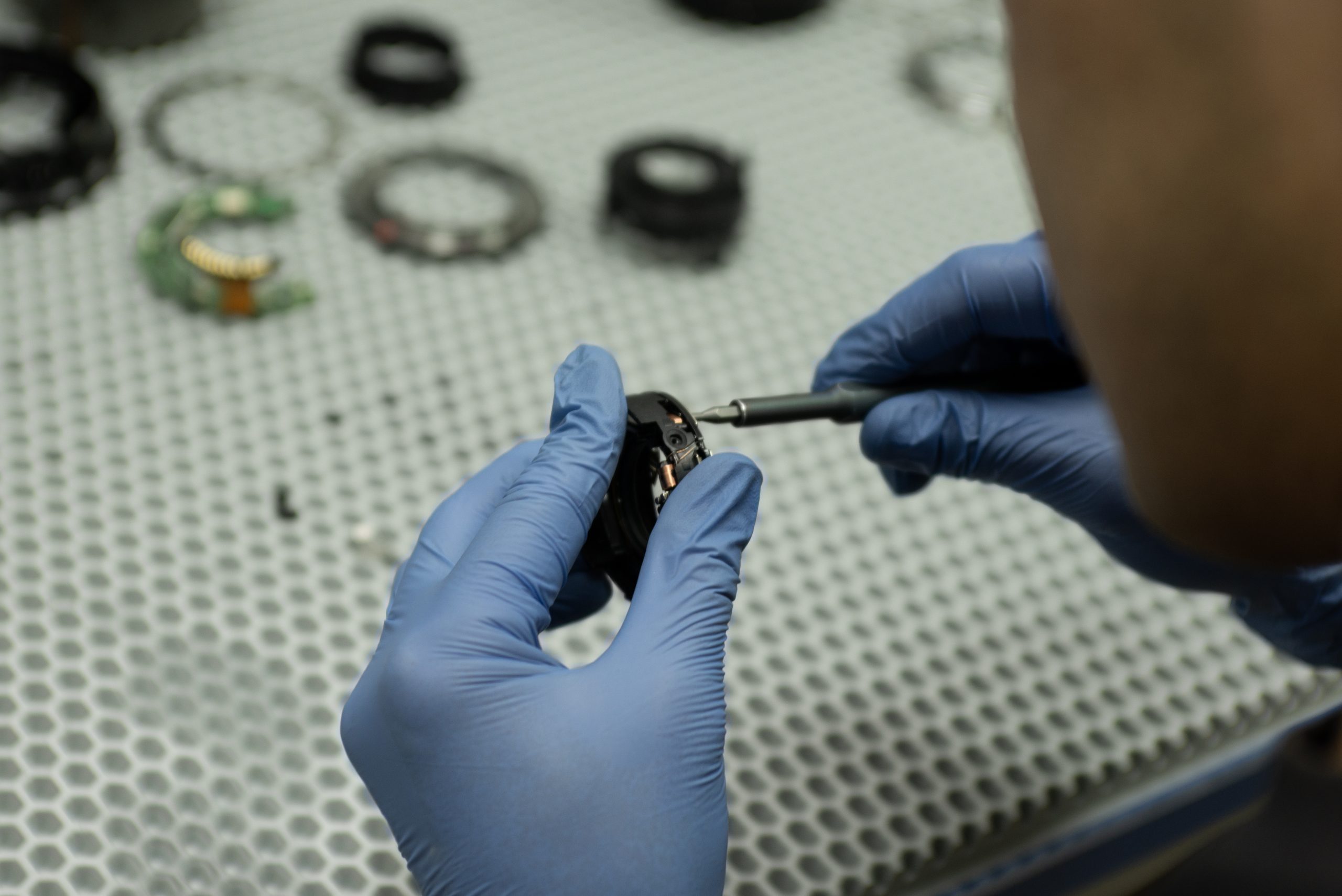

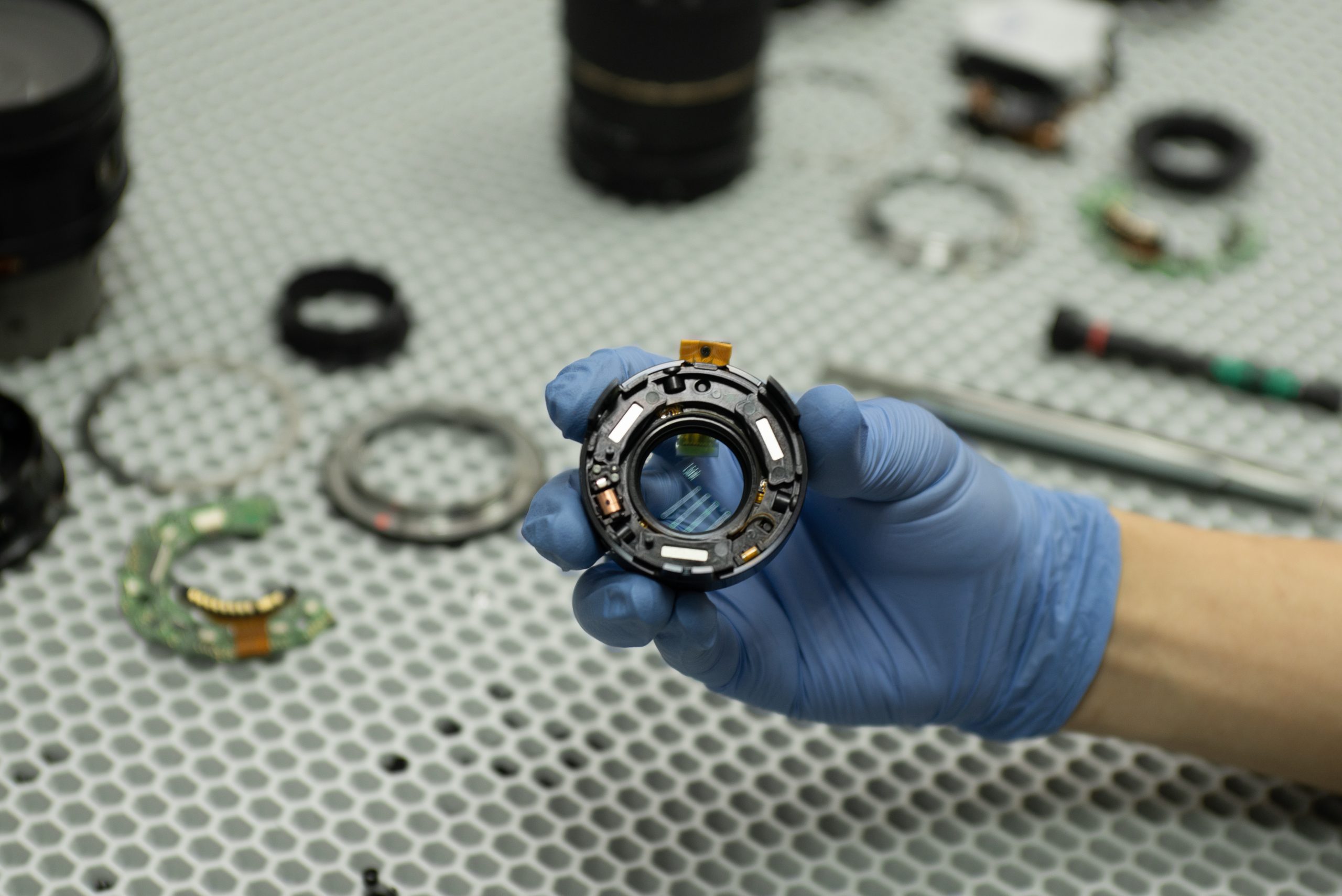

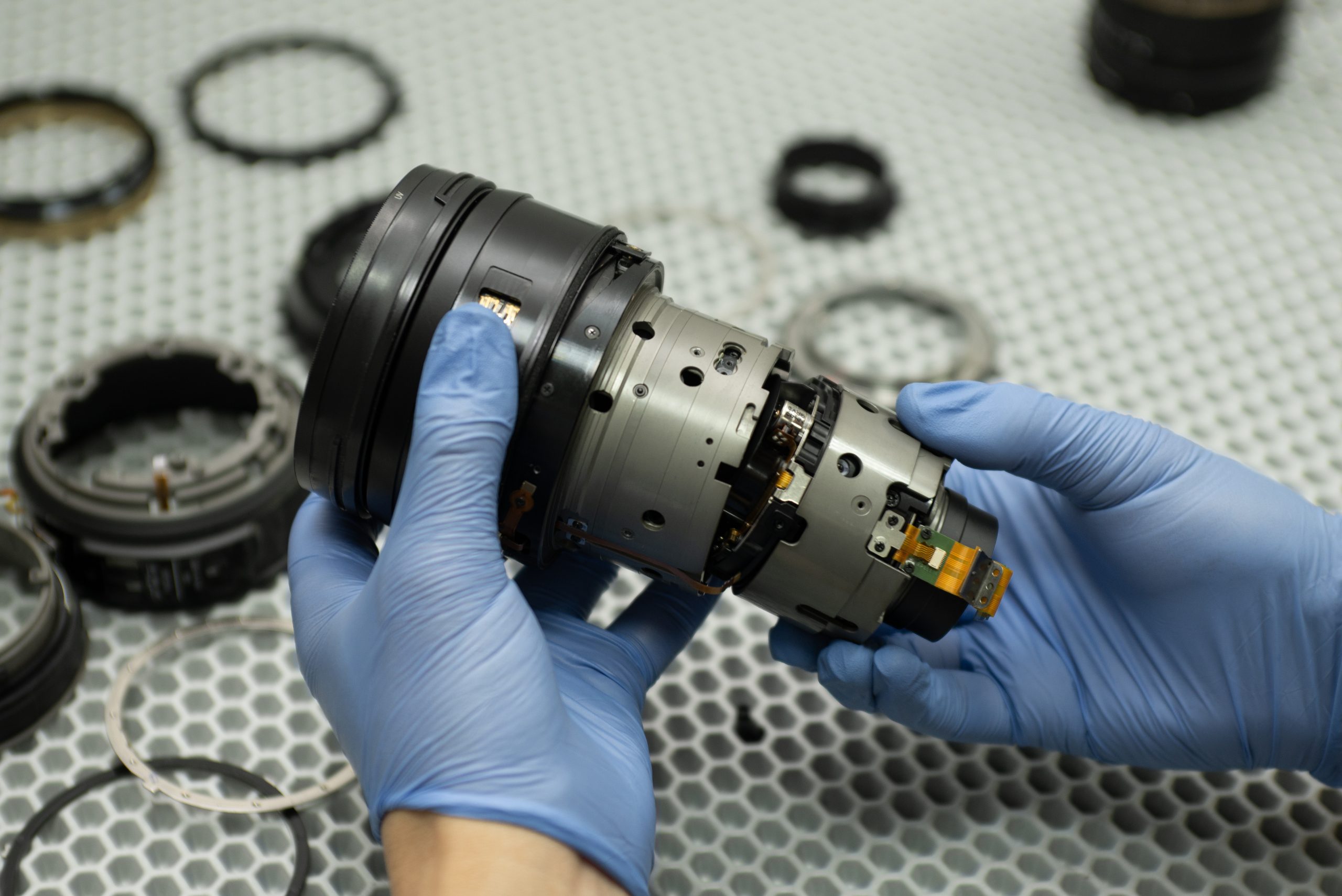

Для точного определения причины неисправности была выполнена поэтапная разборка объектива. Разборка объективов серии Art требует строгого соблюдения последовательности, так как внутри конструкции используется несколько гибких шлейфов, работающих в подвижных зонах. В процессе разборки был демонтирован байонетный узел, после чего отсоединены шлейфы, соединяющие заднюю плату с основными электронными модулями. Это позволило получить доступ к узлам диафрагмы и оптической стабилизации и провести их визуальный и механический осмотр.

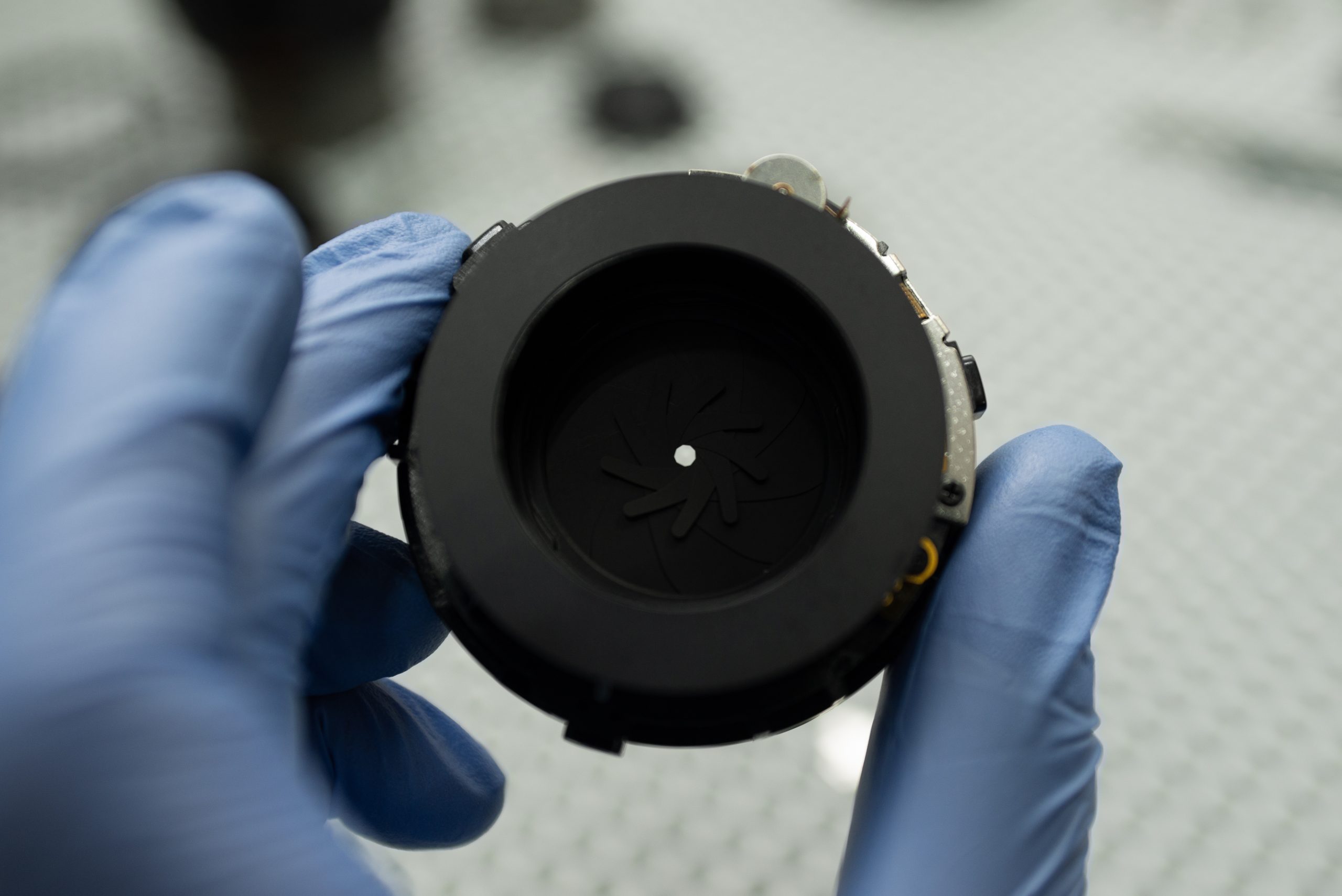

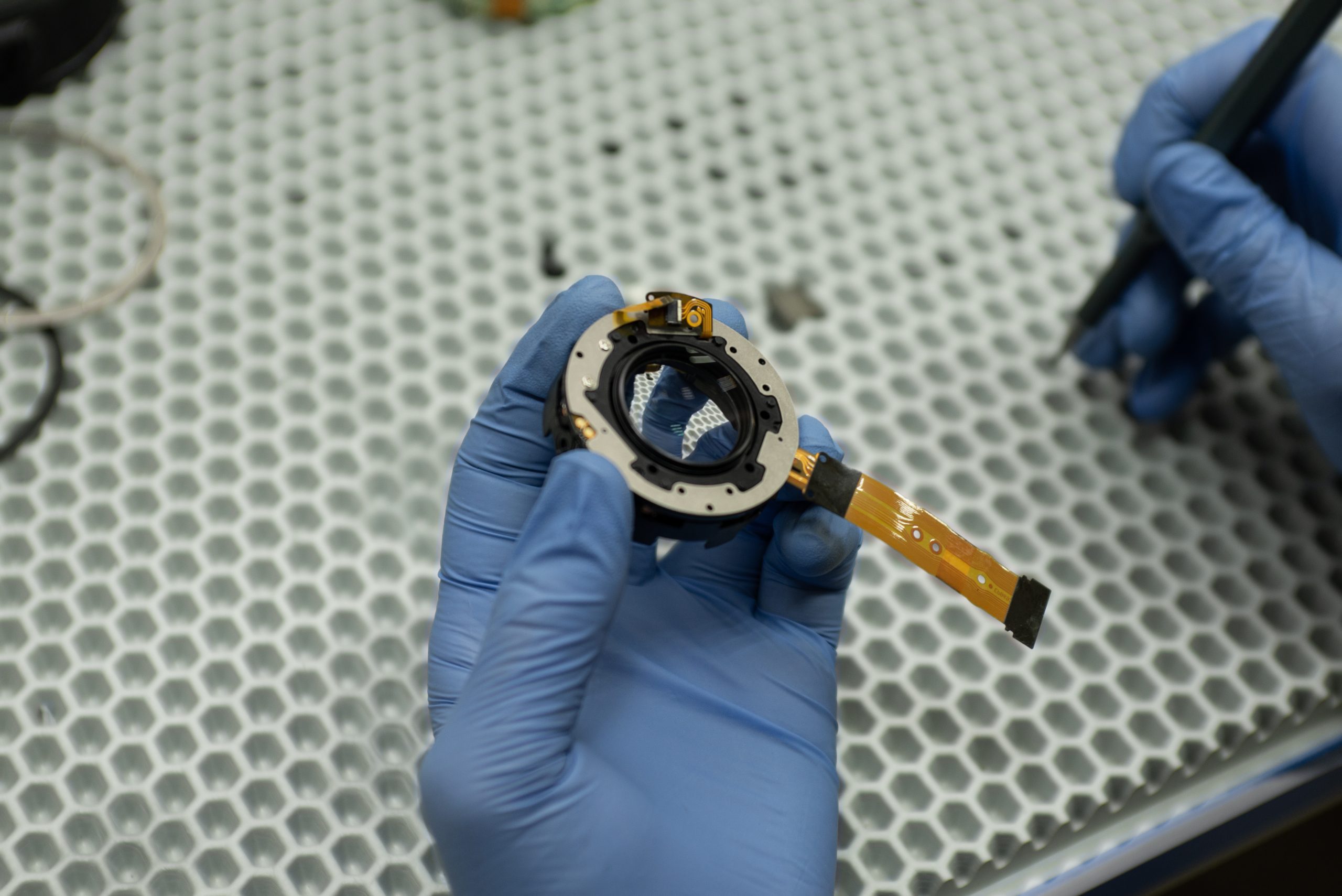

Проверка показала, что диафрагменный механизм находится в исправном состоянии. Лепестки диафрагмы свободно открываются и закрываются, следов загрязнения, деформации или механического износа не выявлено. Это позволило исключить неисправность самого диафрагменного блока.

Диагностика электронных узлов

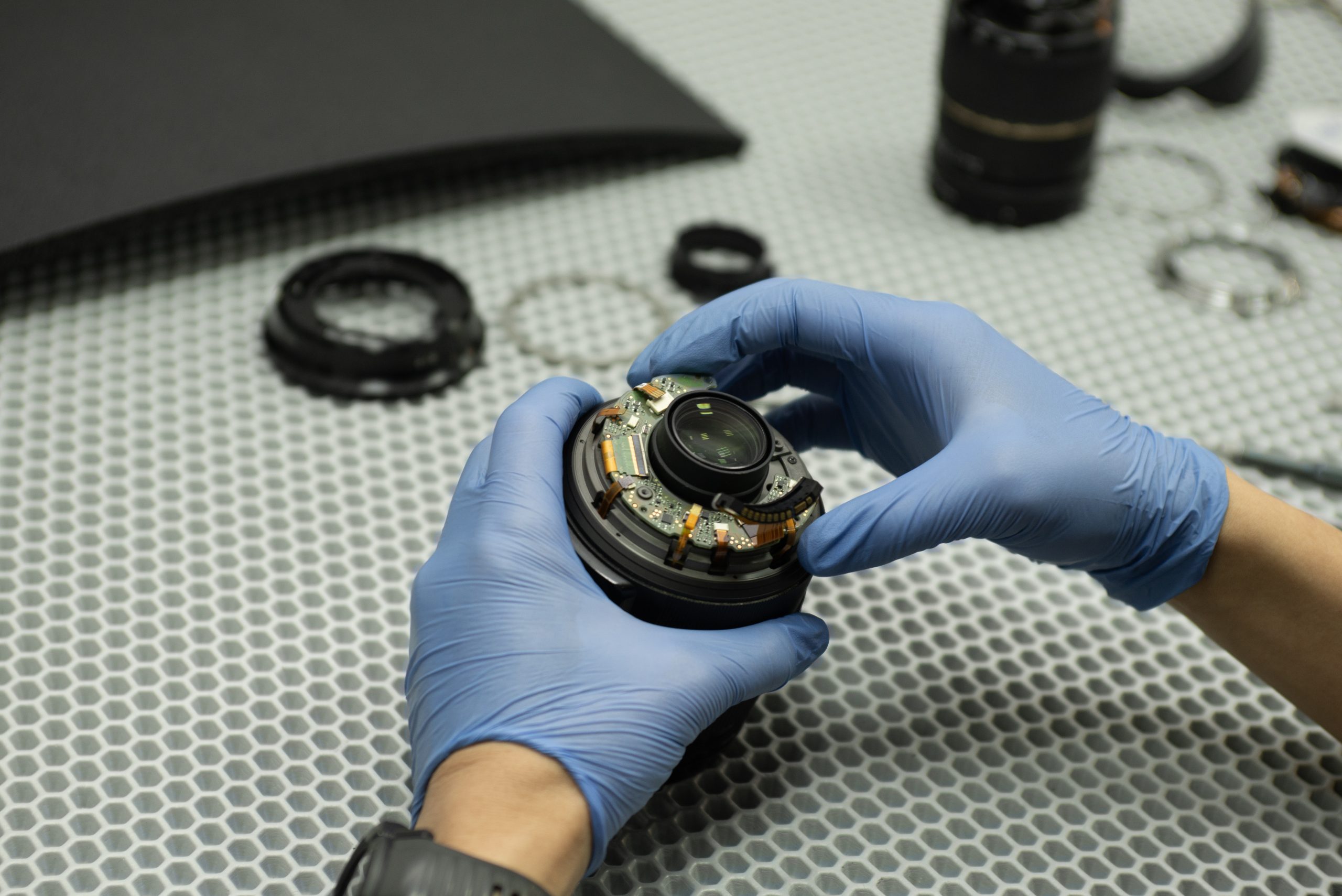

После исключения механической неисправности основное внимание было уделено электронным цепям управления. Конструкция объектива Sigma 24-70mm f/2.8 Art предусматривает, что сигналы управления диафрагмой проходят через цепи, связанные с узлом оптической стабилизации изображения. В ходе детального осмотра узла стабилизатора было выявлено повреждение гибкого шлейфа с характерным изломом в зоне постоянного движения при зумировании.

Даже частичное повреждение данного шлейфа приводит к нарушению передачи управляющих сигналов и вызывает полную потерю управления диафрагмой, несмотря на исправность самого диафрагменного механизма.

Устранение выявленной неисправности

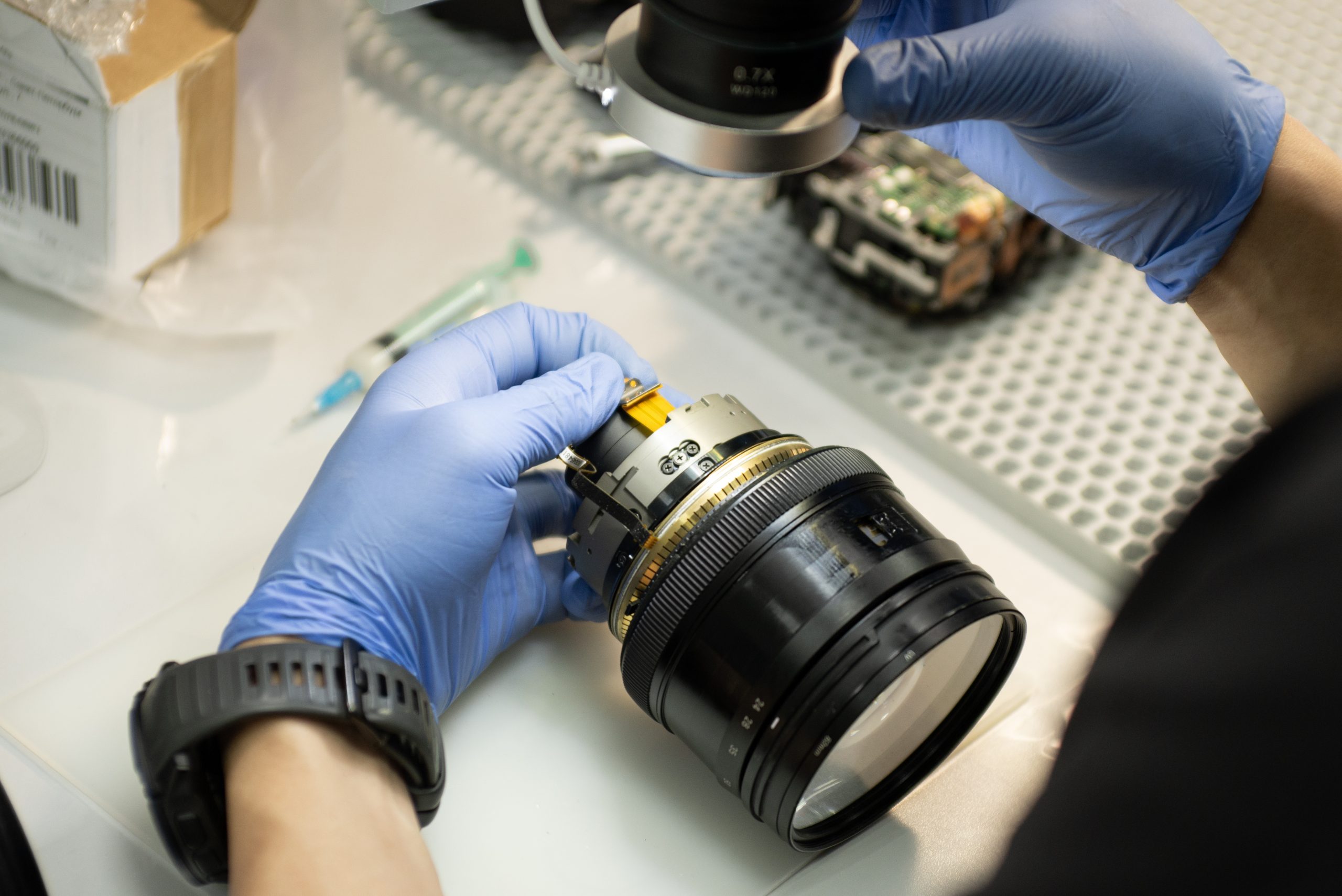

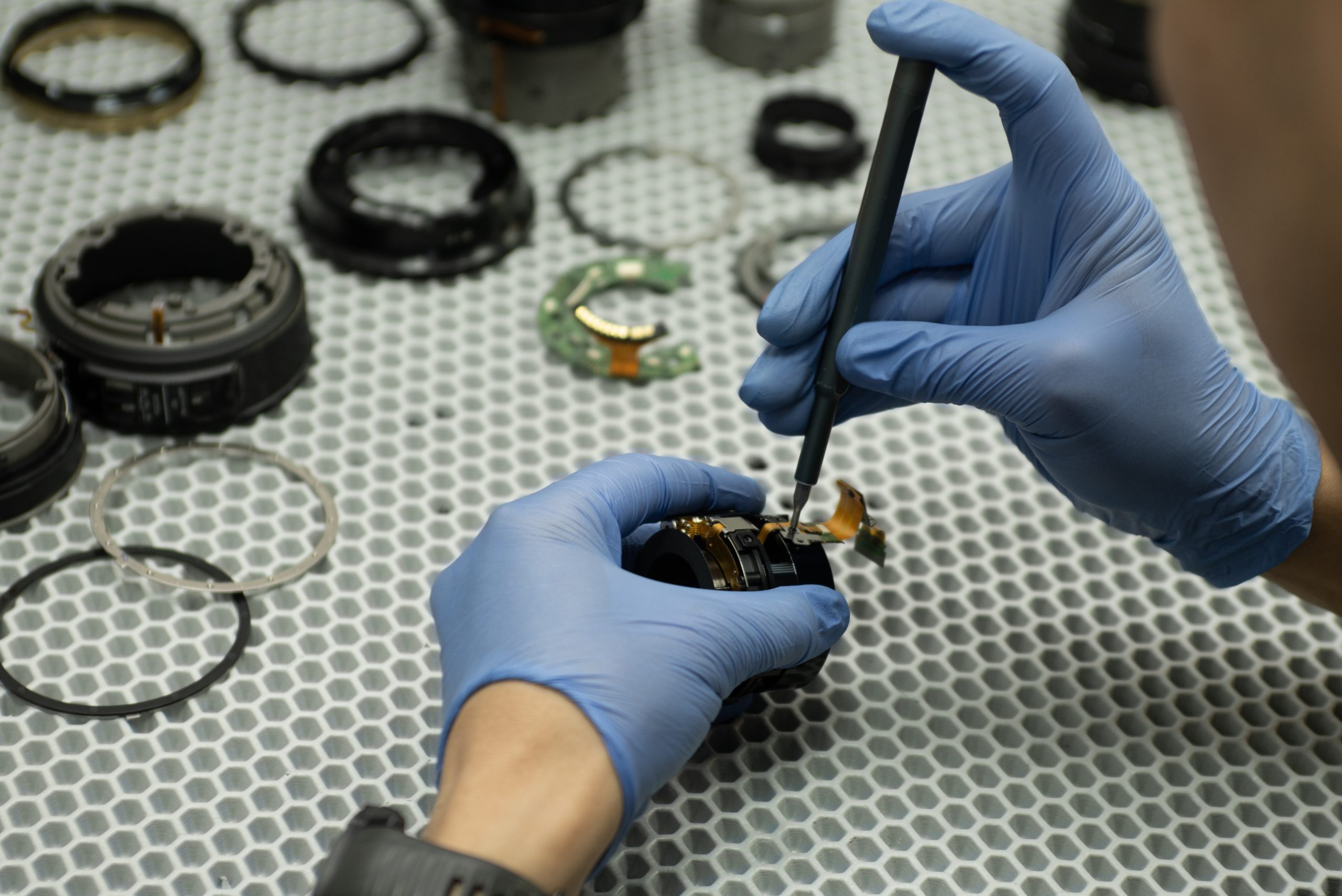

После выявления причины неисправности было принято решение о замене повреждённого шлейфа стабилизатора. Данный вид ремонта требует аккуратности и точного соблюдения заводской геометрии прокладки шлейфов. В ходе ремонта был демонтирован узел оптической стабилизации изображения, выполнено аккуратное извлечение повреждённого шлейфа и установка нового. Дополнительно была проведена проверка состояния контактных разъёмов, очистка контактных групп и корректная укладка нового шлейфа с контролем отсутствия натяжения и перекрутов при зумировании.

Сборка и проверка работоспособности

После завершения ремонтных работ была выполнена сборка объектива в обратной последовательности. Сборка сопровождалась поэтапной проверкой соединений и фиксации всех узлов. По окончании сборки проведено комплексное тестирование, включающее проверку работы диафрагмы на всех значениях f/, контроль корректного изменения экспозиции, тестирование автофокуса, проверку работы оптического стабилизатора изображения и оценку стабильности работы объектива при зумировании по всему диапазону фокусных расстояний.

Результат ремонта

По итогам выполненного ремонта диафрагма полностью восстановила работоспособность, значения f/ изменяются плавно и корректно, ошибки управления объективом отсутствуют, стабилизатор функционирует в штатном режиме, а объектив полностью готов к дальнейшей эксплуатации. В данном случае удалось обойтись без замены диафрагменного блока, что позволило существенно снизить стоимость ремонта.

Заключение

Данный случай наглядно показывает, что отказ диафрагмы в объективе Sigma 24-70mm f/2.8 Art не всегда связан с неисправностью самого диафрагменного механизма. В современных объективах с оптической стабилизацией электронные цепи управления тесно связаны между собой, и повреждение одного шлейфа может приводить к отказу сразу нескольких функций.

Профессиональная диагностика, знание конструктивных особенностей и практический опыт позволяют точно определить причину неисправности и выполнить точечный ремонт без замены исправных узлов. Такой подход снижает стоимость ремонта, сокращает сроки восстановления и увеличивает общий срок службы объектива.
